| Número dientes: | Tipo: | Dirección de giro: | Diámetro primitivo: |
| 8 | Entero | bi-direccional | 132.0mm (5.20″) |
| Aplicaciones: |
|
DIMENSIONES Y GEOMETRÍA
| mm | in | |
|---|---|---|
| Dirección de giro |
Bi-direccional | |
| Número de dientes |
8 | |
| Diámetro primitivo |
132.0 | 5.20 |
| Diámetro exterior |
136.0 | 5.35 |
| Espesor del piñón |
20.0 | 0.79 |
| Altura h |
56.5 | 2.22 |
MEDIDAS DE EJES DISPONIBLES
| Tipo de eje y medida (1) | mm | in | cuñero: ancho x alto(1) |
|---|---|---|---|
| Redondo | ∅ 38.1 | ∅ 1.50 | 3/8 x 1/4 in |
| Cuadrado (square) | 38.1 | 1.50 | No aplica |
| Cuadrado (square) | 40.0 | 1.57 | No aplica |
| Cuadrado (square) | 50.0 | 1.97 | No aplica |
(1) Cuñeros por estándar Imperial B.S.46: PART 1: 1958 / Métrico B.S.4235: PART 1: 1972
Déjenos saber en caso de requerir una medida diferente
Déjenos saber en caso de requerir una medida diferente
MATERIALES

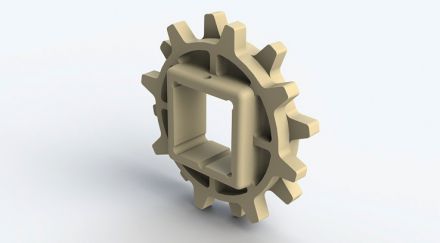

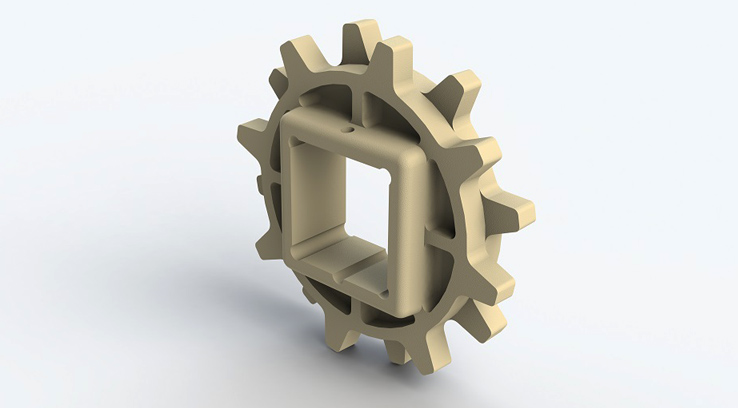

| MATERIAL PIÑON | NYLON (PA) |
|---|---|
| Piñón – color |
Beige |
| Distancia máxima entre piñones sobre el mismo eje (mm)(1)(2) |
150 |
| Rango de temperatura (uso continuo, °C) |
-40 a +90 |
(1) Disminuir distancia en aplicaciones de alta carga
(2) La posición de los piñones en el eje, en curvas con alta carga, es crítica.
(2) La posición de los piñones en el eje, en curvas con alta carga, es crítica.
Información adicional:
BANDA

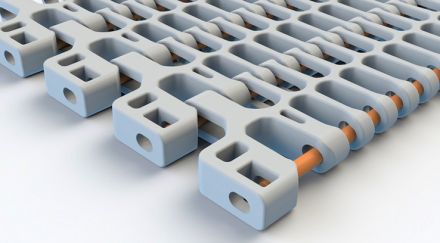

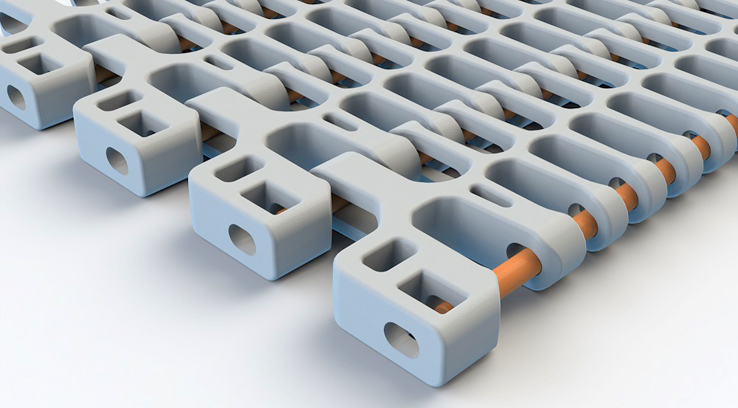

Serie 011 – Banda 011
ACCESORIOS
Serie 011 – Empujador
Serie 011 – Guarda Lateral
