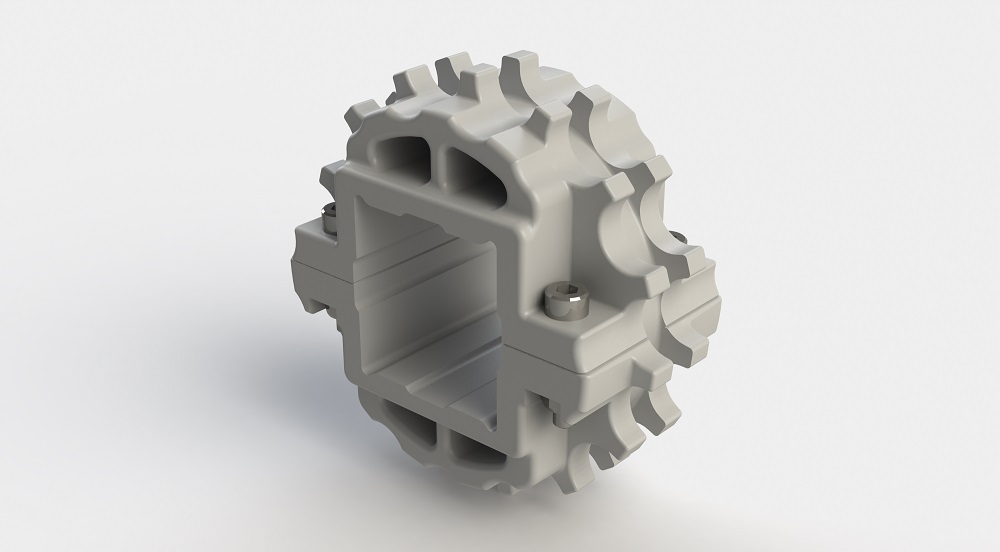

| Número dientes: | Tipo: | Dirección de giro: | Diámetro primitivo: |
| 15 | Bipartido | bi-direccional | 62.4mm (2.50″) |
| Aplicaciones: |
|
DIMENSIONES Y GEOMETRÍA
| mm | in | |
|---|---|---|
| Dirección de giro |
Bi-direccional | |
| Número de dientes |
15 | |
| Diámetro primitivo |
62.4 | 2.50 |
| Diámetro exterior |
60.7 | 2.38 |
| Espesor del piñón |
30.0 | 1.18 |
| Altura H |
26.7 | 1.05 |
MEDIDAS DE EJES DISPONIBLES
| Tipo de eje y medida (1) | mm | in | cuñero: ancho x alto |
|---|---|---|---|
| Cuadrado (Square) | 25.0 | 0.98 | No aplica |
(1) Cuñeros por estándar Imperial B.S.46: PART 1: 1958 / Métrico B.S.4235: PART 1: 1972
Déjenos saber en caso de requerir una medida diferente
Déjenos saber en caso de requerir una medida diferente
MATERIALES
| MATERIAL PIÑON | ACETAL (POM) |
|---|---|
| Piñón – color |
Blanco |
| Distancia máxima entre piñones sobre el mismo eje (mm)(1) |
100 |
| Rango de temperatura (uso continuo, °C) |
-40 a +90 |
(1) Disminuir distancia en aplicaciones de alta carga
Información adicional:
BANDA
Serie 012 – Bandas
