| Paso: | Tipo: | Desplazamiento: | Resistencia: |
| 1.00″ (25.4mm) | Superficie con sobreinyección de elastómero especial de alta fricción | Recto | 3000 Kg/m (Alta) |
| Aplicaciones: |
|

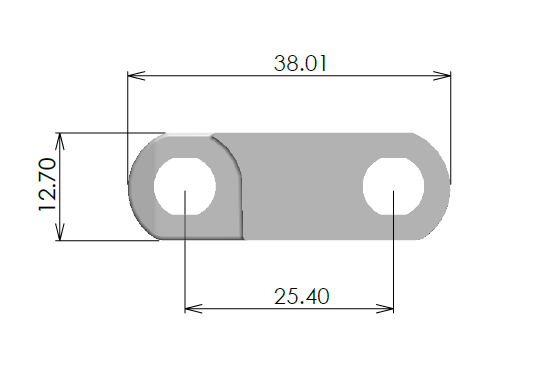

DIMENSIONES Y GEOMETRÍA

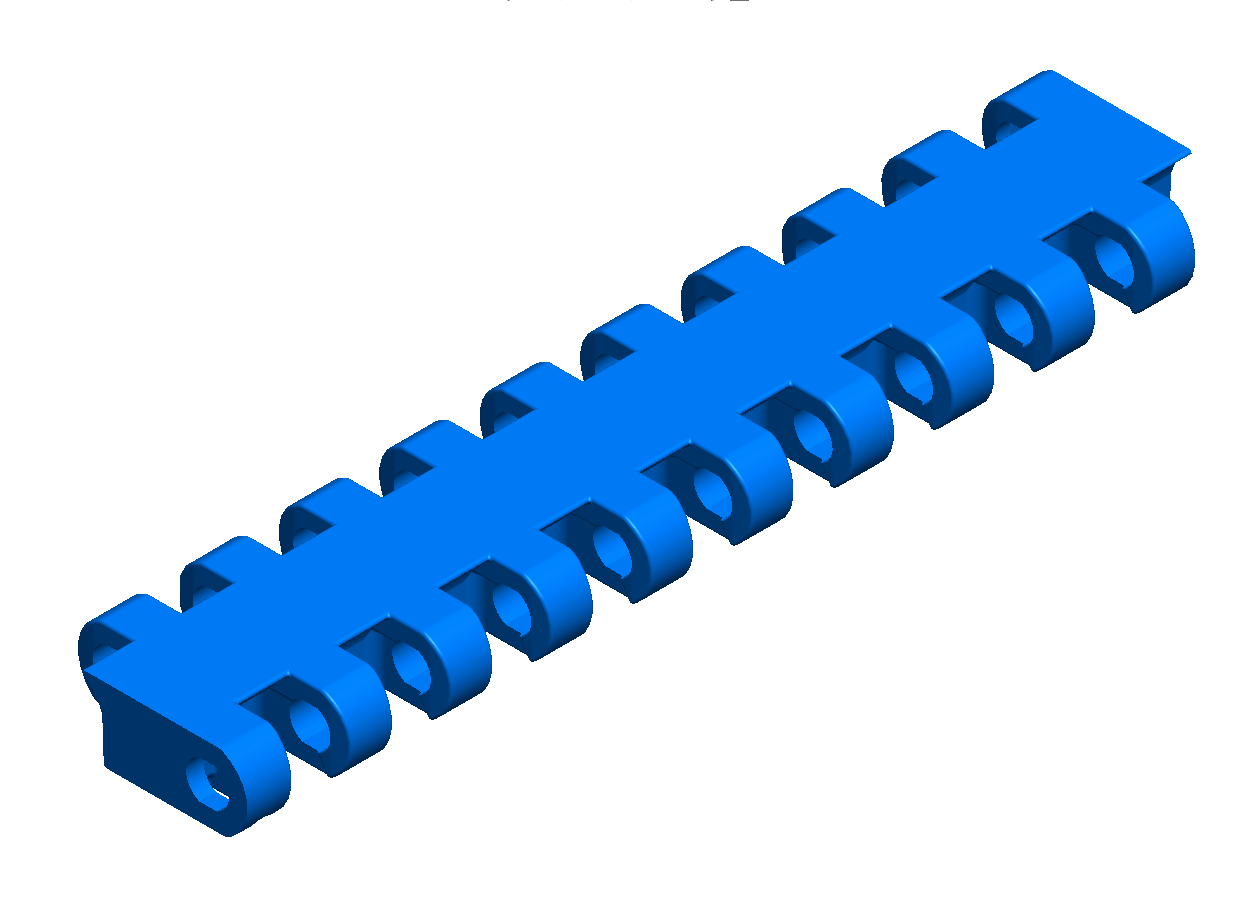

ESLABONES
| mm | in | |
|---|---|---|
| Paso / Pitch |
25.4 | 1.00 |
| Ancho del eslabón |
170.0 | 6.69 |
| Ancho máximo de banda |
3500.0 | 137.79 |
| Incrementos estándar en ancho |
85.0 | 3.34 |
| Incrementos posibles en ancho |
85.0 | 3.34 |
| % área abierta (extendida totalmente) |
0% | |
| Dimensiones aprox para cada área abierta |
No aplica | |
| Método de tracción |
Enganche en el centro | |
PINES
| mm | in | |
|---|---|---|
| Diámetro pin |
6.0 | 0.23 |
| Tipo de pin |
Barra lisa | |
DESPLAZAMIENTO Y RADIOS DE GIRO
| mm | in | |
|---|---|---|
| Tipo de desplazamiento |
Recto solamente | |
| Dirección de desplazamiento |
Bi-direccional | |
| Radio mínimo de giro (medido desde el borde interno) |
No aplica | |
| Radio mínimo de flexión inversa |
21.0 | 8.26 |
| Radio mínimo de flexión inversa (con guardas laterales) |
n/a | n/a |
MATERIALES
| MATERIAL BANDA | Acetal HP (POM) | Nylon AR (PA) |
|---|---|---|
| Banda(1) – color |
Gris | Gris |
| Pin – material y color |
Nylon_Azul | Nylon_Azul |
| Resistencia – banda recta (Kg/m, 23 °C) |
3000 | 3000 |
| Resistencia – banda en curva (Kg, 23 °C) |
n/a | n/a |
| Rango de temperatura (uso continuo, °C) |
-40 a +90 | -46 a +130 |
| Peso de banda (Kg/m2) |
13.20 | 10.70 |
| Aprobación FDA para contacto directo con alimentos |
OK | OK |
(1) Otros materiales disponibles para aplicaciones extremas o condiciones especiales
Información adicional:
- Banda muy robusta y versátil para trabajo pesado.
PIÑONES
Serie 032 – Piñon Z16 BP
Serie 032 – Piñon Z16 BP 2
Serie 032 – Piñon Z18 BP
Serie 032 – Piñon Z21 BP
