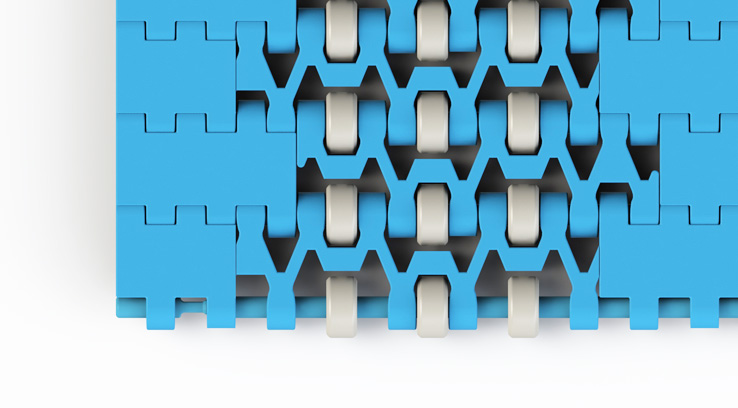

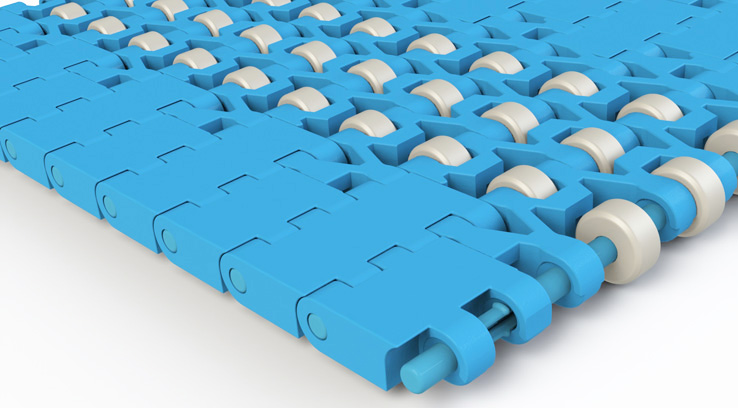

| Paso: | Tipo: | Desplazamiento: | Resistencia: |
| 1.00″ (25.4mm) | Superficie con rodillos que sobresalen | Recto | 2100 Kg/m (Media) |
| Aplicaciones: |
|
DIMENSIONES Y GEOMETRÍA

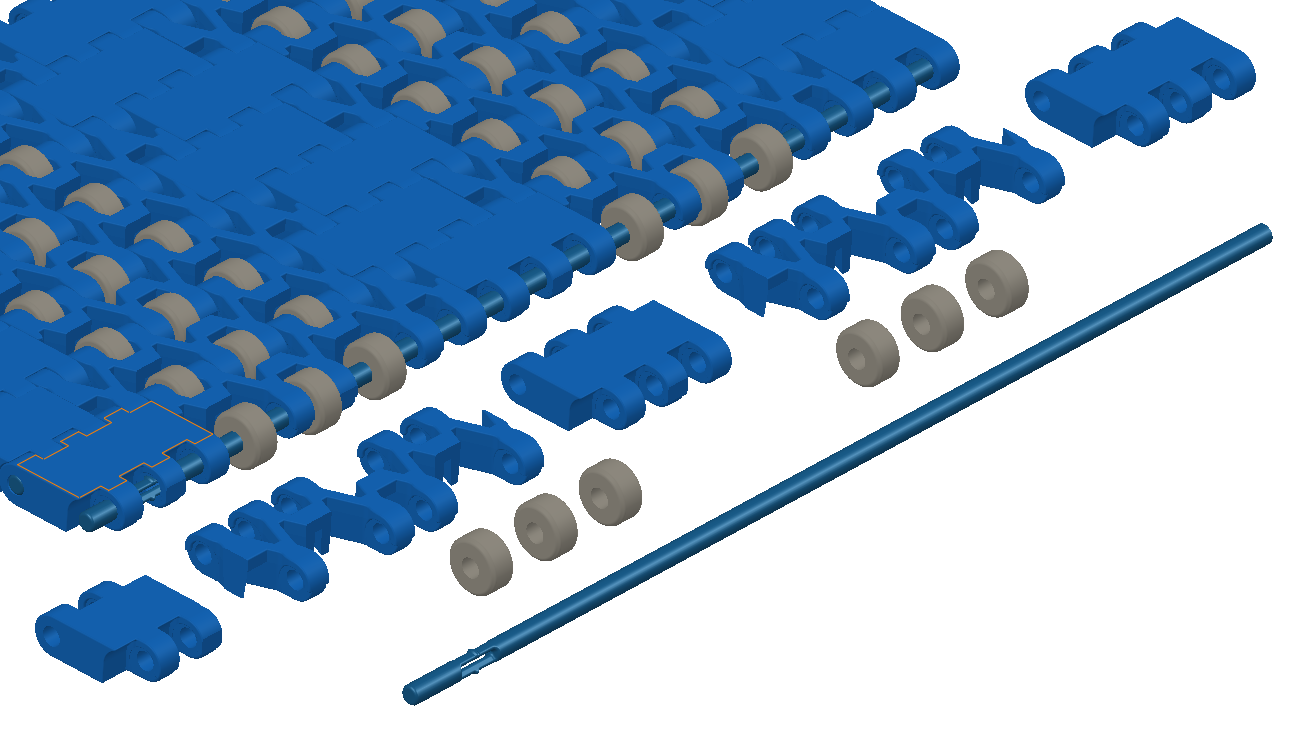

ESLABONES
| mm | in | |
|---|---|---|

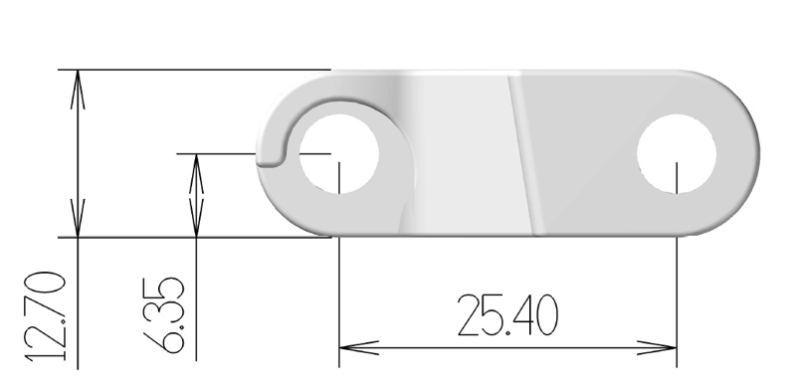

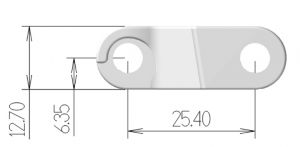

| Paso / Pitch |
25.4 | 1.00 |
| Ancho del eslabón |
150.0 | 5.90 |
| Ancho máximo de banda |
3050.0 | 120.07 |
| Incrementos estándar en ancho |
50.0 | 1.97 |
| Incrementos posibles en ancho |
16.8 | 0.66 |
| Diámetro rodillos |
16.5 | 0.64 |
| Ancho rodillos |
8.7 | 0.34 |
| Densidad de rodillos por ft2 |
100 | |
| Método de tracción |
Enganche en el centro | |
PINES
| mm | in | |
|---|---|---|
| Diámetro pin |
6.0 | 0.23 |
| Tipo de pin |
Barra con trinquete | |
DESPLAZAMIENTO Y RADIOS DE GIRO
| mm | in | |
|---|---|---|
| Tipo de desplazamiento |
Recto solamente | |
| Dirección de desplazamiento |
Bi-direccional | |
| Radio mínimo de giro (medido desde el borde interno) |
No aplica | |
| Radio mínimo de flexión inversa |
47.0 | 1.85 |
| Radio mínimo de flexión inversa (con guardas laterales) |
n/a | n/a |
MATERIALES
| MATERIAL BANDA | Acetal (POM) | Acetal LF (POM) |
|---|---|---|
| Banda(1) – color |
Gris | Gris Azul |
| Material pin – tipo y color |
Nylon_Azul | Nylon_Azul |
| Resistencia – banda recta (Kg/m, 23 °C) |
2100 | 1900 |
| Resistencia – banda en curva (Kg, 23 °C) |
n/a | n/a |
| Rango de temperatura (uso continuo, °C) |
-40 a +90 | -40 a +90 |
| Peso de banda (Kg/m2) |
9.70 | 9.70 |
| Aprobación FDA para contacto directo con alimentos |
OK | 0K |
(1) Otros materiales disponibles para aplicaciones extremas o condiciones especiales
Información adicional:
- Los rodillos sobresalen de la superficie inferior y superior.
- Los piñones deben localizarse alineados con las filas que no tienen rodillos.
- En aplicaciones de baja presión de acumulación (Low Back Pressure), localize las platinas de desgaste en las filas que no tienen rodillos.
- En aplicaciones de movimiento relativo banda-producto, localize las platinas de desgaste en las filas que si tienen rodillos.
PIÑONES

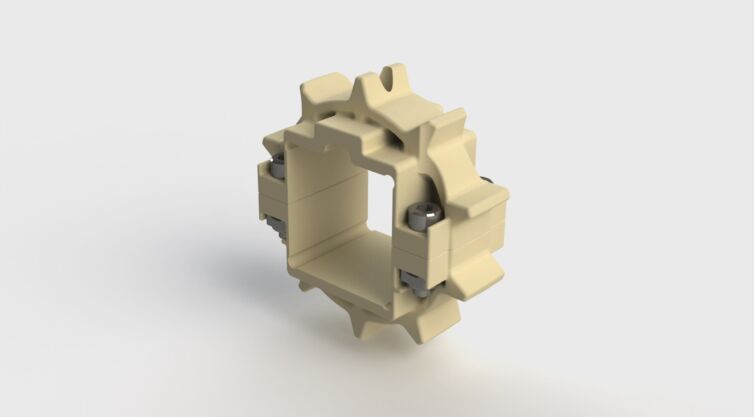

Serie 033 – Piñon Z10
Serie 033 – Piñon Z13 BP
Serie 033 – Piñon Z16 BP 2
Serie 033 – Piñon Z18 BP
Serie 033 – Piñon Z21 BP
ACCESORIOS
Serie 033 – Empujador
