| Número dientes: | Tipo: | Dirección de giro: | Diámetro primitivo: |
| 6 | Entero | Bi-direccional | 165.5mm (6.51″) |
| Aplicaciones: |
|
DIMENSIONES Y GEOMETRÍA
| mm | in | |
|---|---|---|
| Dirección de giro |
Bi-direccional (1) | |
| Tipo |
Entero | |
| Número de dientes |
6 | |
| Diámetro primitivo |
165.5 | 6.51 |
| Diámetro exterior |
177.8 | 7.00 |
| Diámetro del cubo |
63.0 | 2.48 |
| Espesor del piñón |
42.0 | 1.65 |
| Altura h |
52.5 | 2.10 |
(1) La cadena sí requiere una dirección de desplazamiento definida.
MEDIDAS DE EJES DISPONIBLES
| Tipo de eje y medida (1) | mm | in | cuñero: alto x ancho(1) |
|---|---|---|---|
| Todos: Se fabrica a la medida, redondo o cuadrado. |
(1) Cuñeros por estándar Imperial B.S.46: PART 1: 1958 / Métrico B.S.4235: PART 1: 1972
Déjenos saber en caso de requerir una medida diferente
Déjenos saber en caso de requerir una medida diferente
MATERIALES
| MATERIAL PIÑON | NYLON (PA) |
|---|---|
| Piñón – color |
Beige |
| Rango de temperatura (uso continuo, °C) |
-40 a +90 |
Información adicional:
CADENAS
Serie 1400 – Cadena 1400

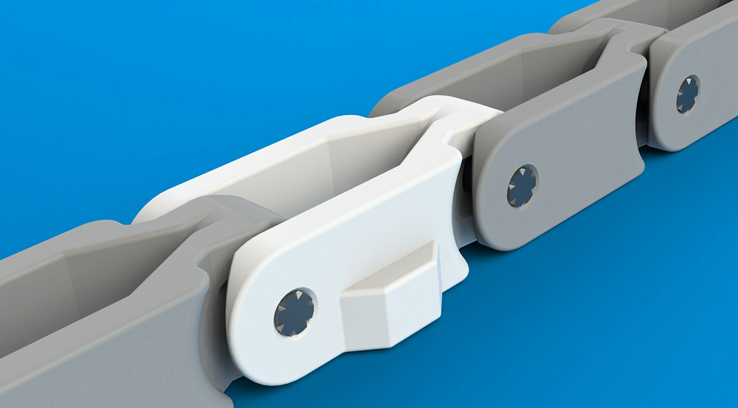

Serie 1400 – Cadena 1400 TAB
ACCESORIOS
Serie 1400 – Empujador
Serie 1400 – Empujador Largo
