| Paso: | Tipo: | Desplazamiento: | Resistencia: |
| 3.30″ (84mm) | Cadena cardánica | Recto y/o curvo | 650 Kg (Alta) |
| Aplicaciones: |
|

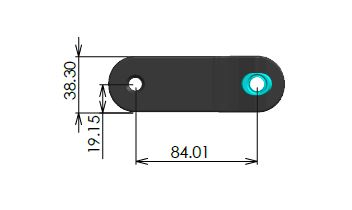

DIMENSIONES Y GEOMETRÍA
ESLABONES
| mm | in | |
|---|---|---|
| Paso / Pitch |
84.0 | 3.30 |
| Ancho del eslabón |
50.0 | 1.97 |

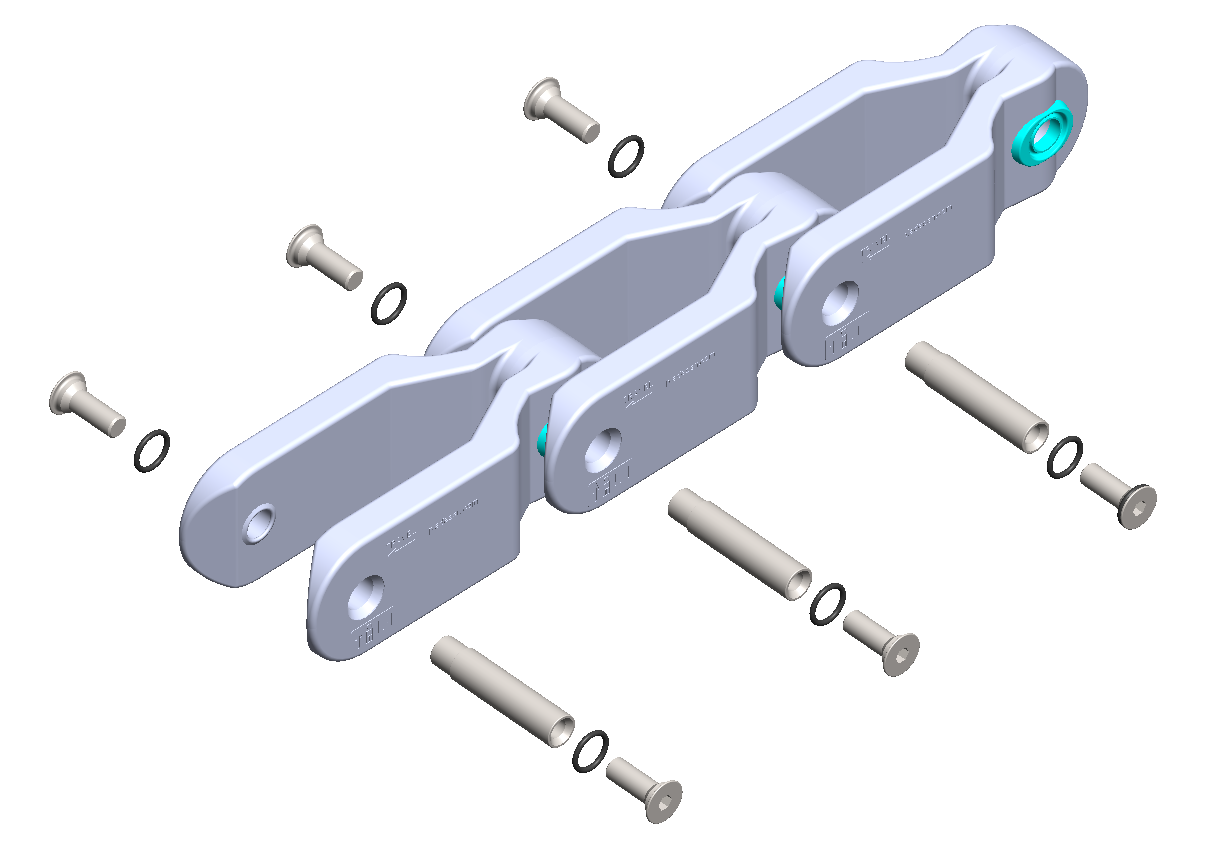

PINES
| mm | in | |
|---|---|---|
| Diámetro pin |
9.53 | 0.37 |
| Tipo de pin |
Barra de acero inox – rosca + tornillo x2 | |
DESPLAZAMIENTO Y RADIOS DE GIRO
| mm | in | |
|---|---|---|
| Tipo de desplazamiento |
Curvo y/o Recto. | |
| Dirección de desplazamiento |
Uni-direccional | |
| Radio mínimo de giro |
n/a | n/a |
| Radio mínimo de flexión inversa |
75.0 | 2.95 |
MATERIALES
| MATERIAL BANDA | Acetal (POM) |
|---|---|
| Cadena(1) – color |
Negro |
| Material pin – tipo y color |
SS-304_Gris |
| Resistencia – banda recta (Kg, 23 °C) |
650 |
| Resistencia – banda en curva (Kg, 23 °C) |
650 |
| Rango de temperatura (uso continuo, °C) |
-30 a +90 |
| Peso de banda (Kg/m2) |
2.10 |
| Aprobación FDA para contacto directo con alimentos |
n/a |
(1) Otros materiales disponibles para aplicaciones extremas o condiciones especiales
Información adicional:
- Diseño especial para ambientes altamente abrasivos y corrosivos
PIÑONES
Serie 1400RA – Piñon Z6RA
Serie 2600 – Piñon Z8 BP
