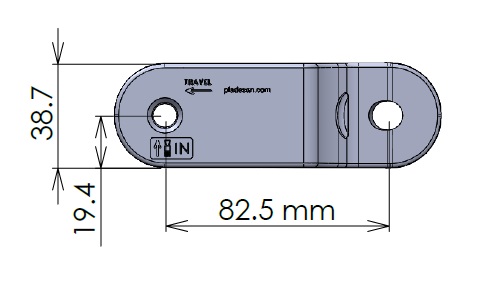

DIMENSIONES Y GEOMETRÍA
ESLABONES
CARACTERÍSTICAS |
MM |
IN |
|---|---|---|
| Paso / Pitch |
82.5 | 3.25 |
| Ancho del eslabón | 50.0 | 1.97 |
PINES
CARACTERÍSTICAS |
MM |
IN |
|---|---|---|
| Diámetro pin |
9.5 | 0.37 |
| Tipo de pin |
Barra de acero inox – ajuste a presión + grafilado | |
DESPLAZAMIENTO Y RADIOS DE GIRO
CARACTERÍSTICAS |
MM |
IN |
|---|---|---|
| Radio mínimo de giro | 475.0 | 18.70 |
| Radio mínimo de flexión inversa |
75.0 | 2.95 |
| Tipo de desplazamiento |
Curvo y/o Recto | |

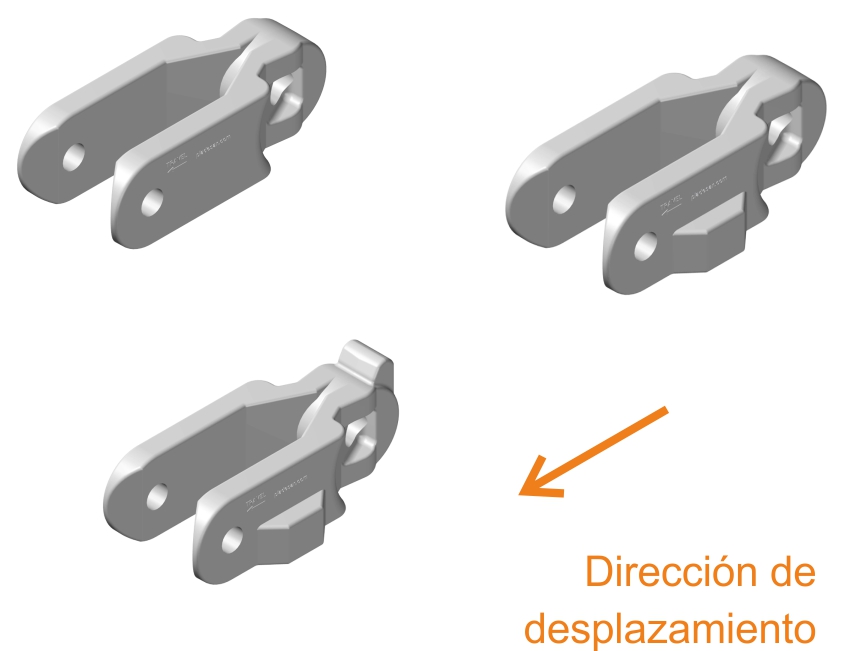

| Dirección de desplazamiento |
Uni-direccional | |
MATERIALES
MATERIAL
|
COLOR CADENA
|
COLOR PIN |
||
|---|---|---|---|---|
| POM | SS-304 | OK | Blanco | Gris |
CARACTERÍSTICAS |
POM | SS-304 |
|---|---|
| Resistencia – cadena recta (Kg/m, 23 °C) |
650 |
| Resistencia – banda en curva (Kg, 23 °C) |
650 |
| Rango de temperatura (uso continuo, °C) |
-40 a +90 |
| Peso de cadena (Kg/m2) |
2.15 |
Otros materiales disponibles para aplicaciones extremas o condiciones especiales
Información Adicional
- Cadena sin tab para desplazamientos rectos
- Puede operar en ambientes abrasivos
