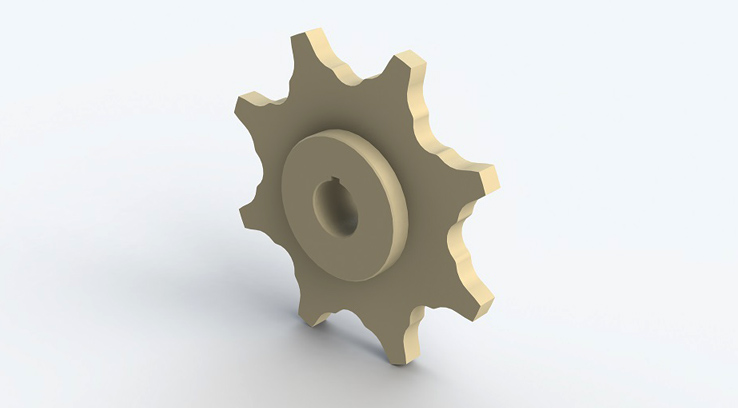

Piñón Z8 – Pladesan

Serie 1400 - Piñón Z8

NÚMERO DIENTES:	8
TIPO:	Entero
DIRECCIÓN DE GIRO:	Bi-direccional
DIÁMETRO PRIMITIVO:	215.8 mm (8.49")

APLICACIONES

Todo tipo de transportadores

DIMENSIONES Y GEOMETRÍA

CARACTERÍSTICAS	MM	IN
Diámetro primitivo	215.8	8.49
Diámetro exterior	227.0	8.94
Diámetro del cubo	73.5	2.89
Espesor del piñón	42.0	1.65
Altura h	89.9	3.54

Dirección de giro	Bi-direccional(1)
Número de dientes	8

(1)La cadena sí requiere una dirección de desplazamiento definida

MEDIDAS DE EJES DISPONIBLES

TIPO DE EJE Y MEDIDA(1)	MM	IN	CUÑERO: ANCHO X ALTO(1)
Todos: Se fabrica a la medida, redondo o cuadrado.

(1) Cuñeros por estándar Imperial B.S.46: PART 1: 1958 / Métrico B.S.4235: PART 1: 1972
Déjanos saber en caso de requerir una medida diferente

MATERIALES

Información Adicional

CADENAS

Cadena 1400

Cadena 1400 TAB

ACCESORIOS

Empujador E

Empujador Largo EL


