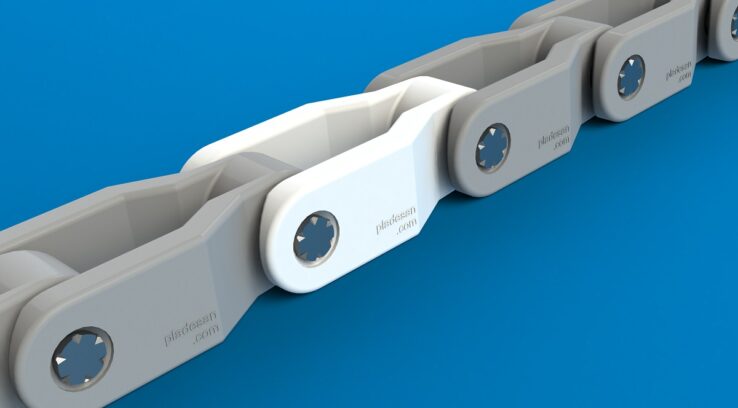

Cadena 2600

Serie 2600 - Cadena 2600

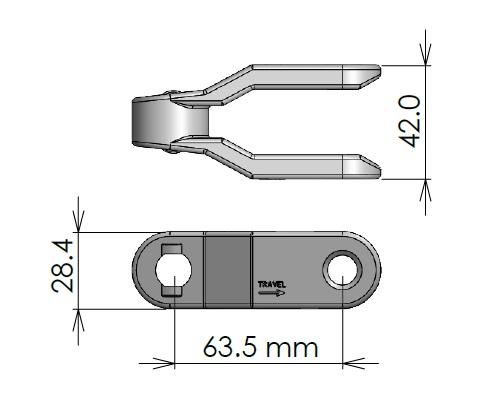

DIMENSIONES Y GEOMETRÍA

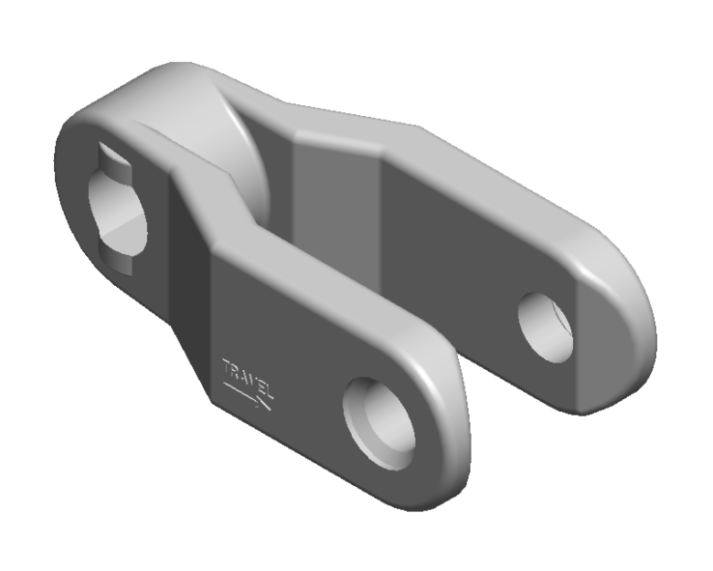

ESLABONES

CARACTERÍSTICAS	MM	IN
Paso / Pitch	63.5	2.50
Ancho del eslabón	42.0	1.65

PINES

CARACTERÍSTICAS	MM	IN
Diámetro pin	11.1	0.43

DESPLAZAMIENTO Y RADIOS DE GIRO

CARACTERÍSTICAS	MM	IN
Radio mínimo de giro	600.0	23.62
Radio mínimo de flexión inversa	75.0	2.95

Tipo de desplazamiento	Recto y/o curvo
Dirección de desplazamiento	Bi-direccional

MATERIALES

MATERIAL CADENA \| PIN		COLOR CADENA [Aprobación Contacto Alimentos]		COLOR PIN
POM	SS-304	OK	Blanco	Gris

CARACTERÍSTICAS	POM \| SS-304
Resistencia – cadena recta (Kg/m, 23 °C)	530
Resistencia – banda en curva (Kg, 23 °C)	530
Rango de temperatura (uso continuo, °C)	-40 a +90
Peso de cadena (Kg/m2)	1.30
