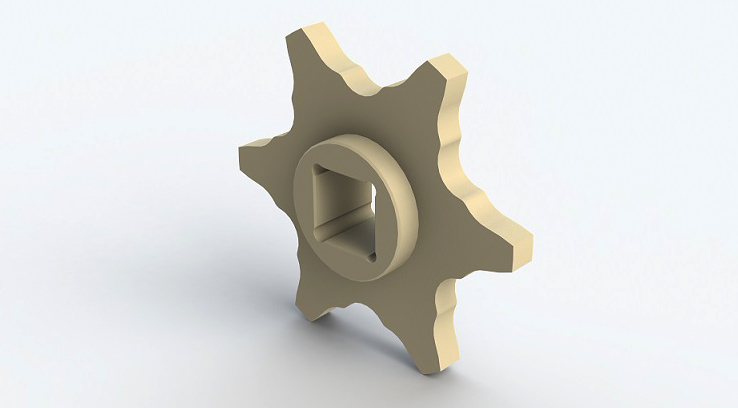

Piñón Z6 – Pladesan

Serie 1400 - Piñón Z6

NÚMERO DIENTES:	6
TIPO:	Entero
DIRECCIÓN DE GIRO:	Bi-direccional
DIÁMETRO PRIMITIVO:	165.5 mm (6.51")

APLICACIONES

Todo tipo de transportadores

DIMENSIONES Y GEOMETRÍA

CARACTERÍSTICAS	MM	IN
Diámetro primitivo	165.5	6.51
Diámetro exterior	177.8	7.00
Diámetro del cubo	63.0	2.48
Espesor del piñón	42.0	1.65
Altura h	52.5	2.07

Dirección de giro	Bi-direccional(1)
Número de dientes	6

(1) La cadena sí requiere una dirección de desplazamiento definida

MEDIDAS DE EJES DISPONIBLES

TIPO DE EJE Y MEDIDA(1)	MM	IN	CUÑERO: ANCHO X ALTO(1)
Todos: Se fabrica a la medida, redondo o cuadrado.

(1) Cuñeros por estándar Imperial B.S.46: PART 1: 1958 / Métrico B.S.4235: PART 1: 1972
Déjanos saber en caso de requerir una medida diferente

MATERIALES

Información Adicional

CADENAS

Cadena 1400

Cadena 1400 TAB

ACCESORIOS

Empujador E

Empujador Largo EL


