Piñón Z8 BP – Pladesan

Serie 2600 - Piñón Z8 BP

NÚMERO DIENTES:	8
TIPO:	Bipartido con centro metálico
DIRECCIÓN DE GIRO:	Bi-direccional
DIÁMETRO PRIMITIVO:	165.9 mm (6.53")

APLICACIONES

Todo tipo de transportadores

DIMENSIONES Y GEOMETRÍA

CARACTERÍSTICAS	MM	IN
Diámetro primitivo	165.9	6.53
Diámetro exterior	169.0	6.65
Espesor del piñón	36.5	1.44

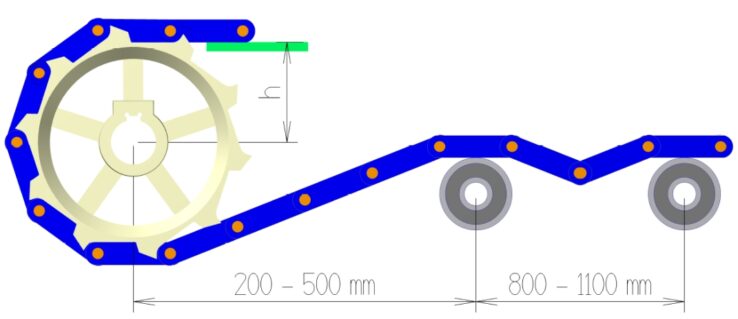

Altura h	69.0	2.71

Dirección de giro	Bi-direccional(1)
Número de dientes	8

(1) La cadena sí requiere una dirección de desplazamiento definida

MEDIDAS DE EJES DISPONIBLES

TIPO DE EJE Y MEDIDA(1)	MM	IN	CUÑERO: ANCHO X ALTO(1)
Todos: Se fabrica a la medida, redondo o cuadrado

(1) Cuñeros por estándar Imperial B.S.46: PART 1: 1958 / Métrico B.S.4235: PART 1: 1972
Déjanos saber en caso de requerir una medida diferente

MATERIALES

Información Adicional

CADENAS

Cadena 2600

Cadena 2600 TAB

Cadena 2600 C

Cadena 2600 C TAB

ACCESORIOS

Empujador


