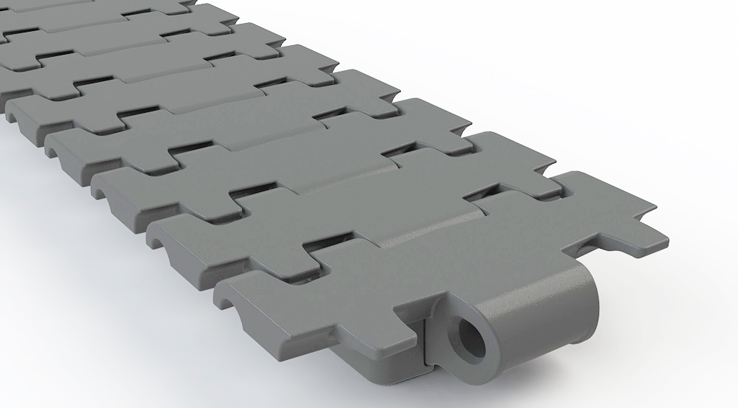

Serie 882 - Cadena 882 Bevel E127
| PASO: | 1.50" (38.1 mm) |
| TIPO: | Cadena flat-top |
| DESPLAZAMIENTO: | Recto y/o curvo |
| RESISTENCIA: | 400 kg/m (Media) |
APLICACIONES
- Transporte de artículos abrasivos, o en condiciones de alta suciedad o velocidad
- Diseño especial de bandeja para transporte de envases de diámetro pequeño en curvas
- Bandeja de transporte de espesor 12.7mm, que evita fractura de eslabones

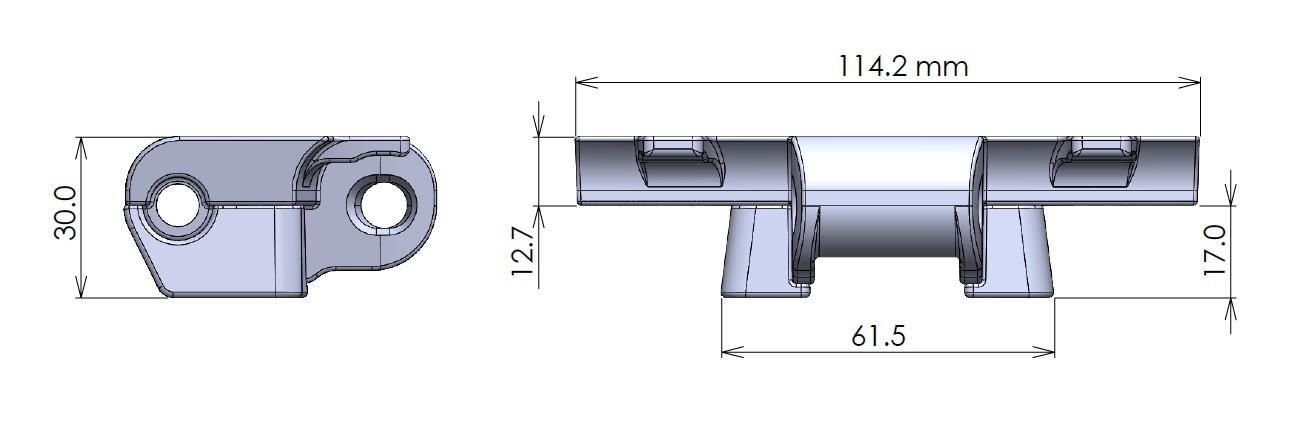

DIMENSIONES Y GEOMETRÍA
ESLABONES
CARACTERÍSTICAS |
MM |
IN |
|---|---|---|
| Paso / Pitch |
38.1 | 1.50 |
| Ancho del eslabón | 114.3 | 4.50 |
| Espesor bandeja de transporte | 12.7 | 0.50 |
PINES
CARACTERÍSTICAS |
MM |
IN |
|---|---|---|
| Diámetro pin |
8.7 | 0.34 |
| Tipo de pin |
Barra de acero inox | |
DESPLAZAMIENTO Y RADIOS DE GIRO
CARACTERÍSTICAS |
MM |
IN |
|---|---|---|
| Radio mínimo de giro | 400.0 | 15.74 |
| Radio mínimo de flexión inversa |
75.0 | 2.95 |
| Tipo de desplazamiento |
Curvo y/o Recto | |
| Dirección de desplazamiento |
Uni-direccional | |
MATERIALES
MATERIAL
|
COLOR CADENA
|
COLOR PIN |
||
|---|---|---|---|---|
| POM | SS-304 | OK | Blanco | Gris |
CARACTERÍSTICAS |
POM | SS-304 |
|---|---|
| Resistencia – cadena recta (Kg/m, 23 °C) |
400 |
| Resistencia – banda en curva (Kg, 23 °C) |
400 |
| Rango de temperatura (uso continuo, °C) |
-40 a +90 |
| Peso de cadena (Kg/m2) |
2.30 |
Otros materiales disponibles para aplicaciones extremas o condiciones especiales
Información Adicional
- Cadena con bisel invertido para sujeción en curvas y evitar descarrilamiento
- Puede operar en ambientes abrasivos
