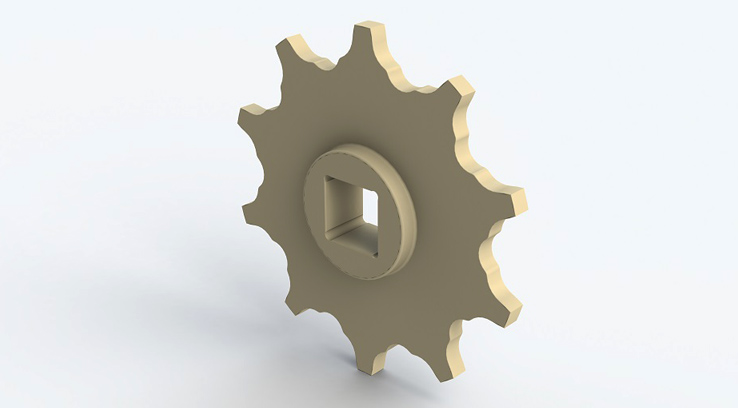

Serie 1400 - Piñón Z10

NÚMERO DIENTES:	10
TIPO:	Entero
DIRECCIÓN DE GIRO:	Bi-direccional
DIÁMETRO PRIMITIVO:	267.2 mm (10.52")

APLICACIONES

Todo tipo de transportadores

DIMENSIONES Y GEOMETRÍA

CARACTERÍSTICAS	MM	IN
Diámetro primitivo	267.2	10.52
Diámetro exterior	279.0	10.98
Diámetro del cubo	73.5	2.89
Espesor del piñón	42.0	1.65
Altura h	115.5	4.55

Dirección de giro	Bi-direccional(1)
Número de dientes	10

(1) La cadena sí requiere una dirección de desplazamiento definida

MEDIDAS DE EJES DISPONIBLES

TIPO DE EJE Y MEDIDA(1)	MM	IN	CUÑERO: ANCHO X ALTO(1)
Todos: Se fabrica a la medida, redondo o cuadrado.

(1) Cuñeros por estándar Imperial B.S.46: PART 1: 1958 / Métrico B.S.4235: PART 1: 1972
Déjanos saber en caso de requerir una medida diferente

MATERIALES

Información Adicional

CADENAS

Cadena 1400

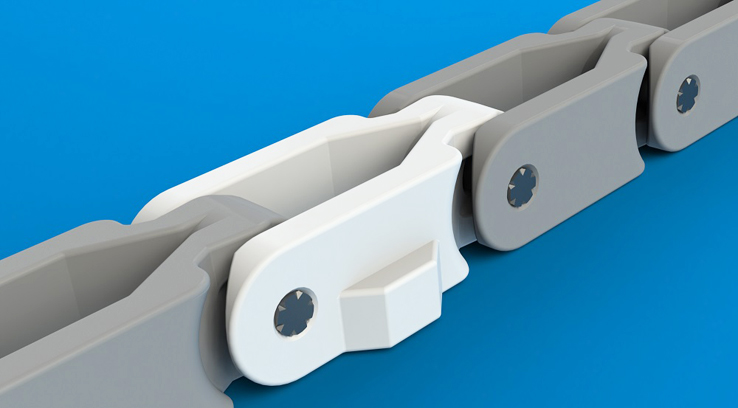

Cadena 1400 TAB
