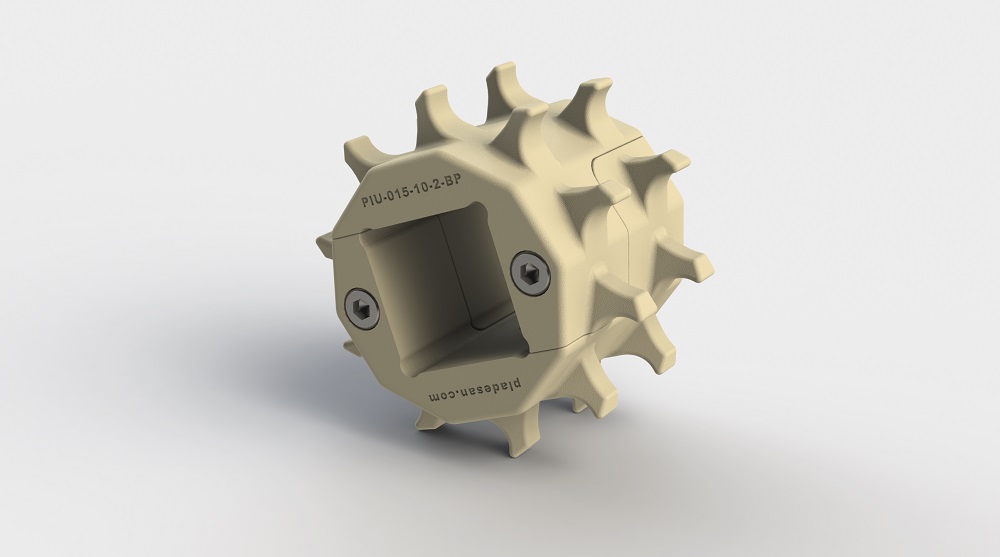

Piñón Z10 BP D – Pladesan

Serie 016 - Piñón Z10 BPD

NÚMERO DIENTES:	10
TIPO:	Bipartido
DIRECCIÓN DE GIRO:	Uni-direccional
DIÁMETRO PRIMITIVO:	49.2 mm (1.93")

APLICACIONES

Transportadores compactos

DIMENSIONES Y GEOMETRÍA

CARACTERÍSTICAS	MM	IN
Diámetro primitivo	49.2	1.93
Diámetro exterior	47.8	1.88
Espesor del piñón	34.0	1.34
Altura h	17.0	0.67

Dirección de giro	Uni-direccional(1)
Número de dientes	10

(1) Para bandas con giro en los dos sentidos se requiere juego de piñones adicionales localizados en sentido de giro contrario

MEDIDAS DE EJES DISPONIBLES

TIPO DE EJE Y MEDIDA(1)	MM	IN	CUÑERO: ANCHO X ALTO(1)
Cuadrado (Square)	19.0	0.75	No aplica

(1) Cuñeros por estándar Imperial B.S.46: PART 1: 1958 / Métrico B.S.4235: PART 1: 1972
Déjanos saber en caso de requerir una medida diferente

MATERIALES

MATERIAL PIÑÓN	PIÑÓN Aprobación Contacto Alimentos \| COLOR
PA	OK	Beige

CARACTERÍSTICAS	NYLON (PA)
Distancia máxima entre piñones sobre el mismo eje (mm)(1)	100
Rango de temperatura (uso continuo, °C)	-40 a +90

(1) Disminuir distancia en aplicaciones de alta carga

Información Adicional

BANDAS

Banda 016

ACCESORIOS

Pestaña Sujeción


