Serie 030 - Banda 030FT
| PASO: | 1.00" (25.4 mm) |

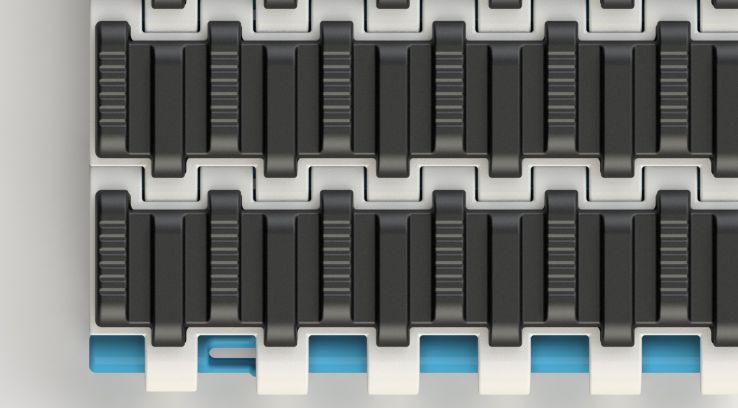

| TIPO: | Superficie con sobreinyección de elastómero especial de alta fricción |
| DESPLAZAMIENTO: | Recto |
| RESISTENCIA: | 3300 kg/m (Alta) |
APLICACIONES
- Diseño especial para transportadores inclinados en ascenso o descenso para el transporte de productos empacados, cajas, canastas, pallets
- Ángulo de inclinación: 15°/20°

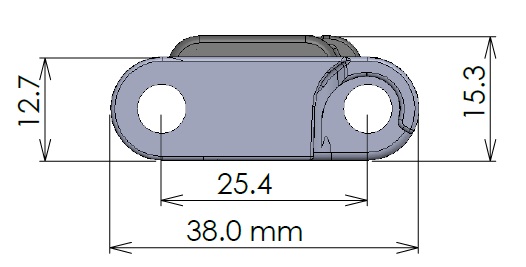

DIMENSIONES Y GEOMETRÍA
ESLABONES
CARACTERÍSTICAS |
MM |
IN |
|---|---|---|
| Paso / Pitch |
25.4 | 1.00 |
| Ancho del eslabón |
100.0 | 3.94 |
| Ancho máximo de banda |
3500.0 | 137.80 |
| Incrementos estándar en ancho |
100.0 | 3.94 |
| Incrementos posibles en ancho |
16.8 | 0.66 |
| Dimensiones aprox para cada área abierta |
n/a | n/a |
| % área abierta (extendida totalmente) |
0% | |
| Método de tracción |
Enganche en el centro | |
PINES
CARACTERÍSTICAS |
MM |
IN |
|---|---|---|
| Diámetro pin |
5.9 | 0.23 |
| Tipo de pin |
Barra con trinquete | |
DESPLAZAMIENTO Y RADIOS DE GIRO
CARACTERÍSTICAS |
MM |
IN |
|---|---|---|
| Radio mínimo de flexión inversa |
34.0 | 1.34 |
| Radio mínimo de flexión inversa (con guardas laterales) |
n/a | n/a |
| Tipo de desplazamiento |
Recto Solamente | |
| Dirección de desplazamiento |
Bi-direccional | |
| Radio mínimo de giro (medido desde el borde interno) |
No aplica | |
MATERIALES
MATERIAL
|
BANDA
|
PIN
|
FT
|
|||
|---|---|---|---|---|---|---|
| PP | PA | TPE | OK | Blanco | Azul oscuro | Negro Beige Azul |
| PP I | PA | TPE | OK | Blanco | Azul oscuro | Negro Beige Azul |
CARACTERÍSTICAS |
PP | PA |
PP I | PA |
|---|---|---|
| Resistencia – banda recta (Kg/m, 23 °C) |
1700 | 1360 |
| Resistencia – banda en curva (Kg, 23 °C) |
n/a | n/a |
| Rango de temperatura (uso continuo, °C) |
+10 a +100 | -10 a +80 |
| Peso de banda (Kg/m2) |
8.50 | 8.50 |
Otros materiales disponibles para aplicaciones extremas o condiciones especiales
Información Adicional
- La distribución y cantidad de los eslabones de fricción se hace a petición
