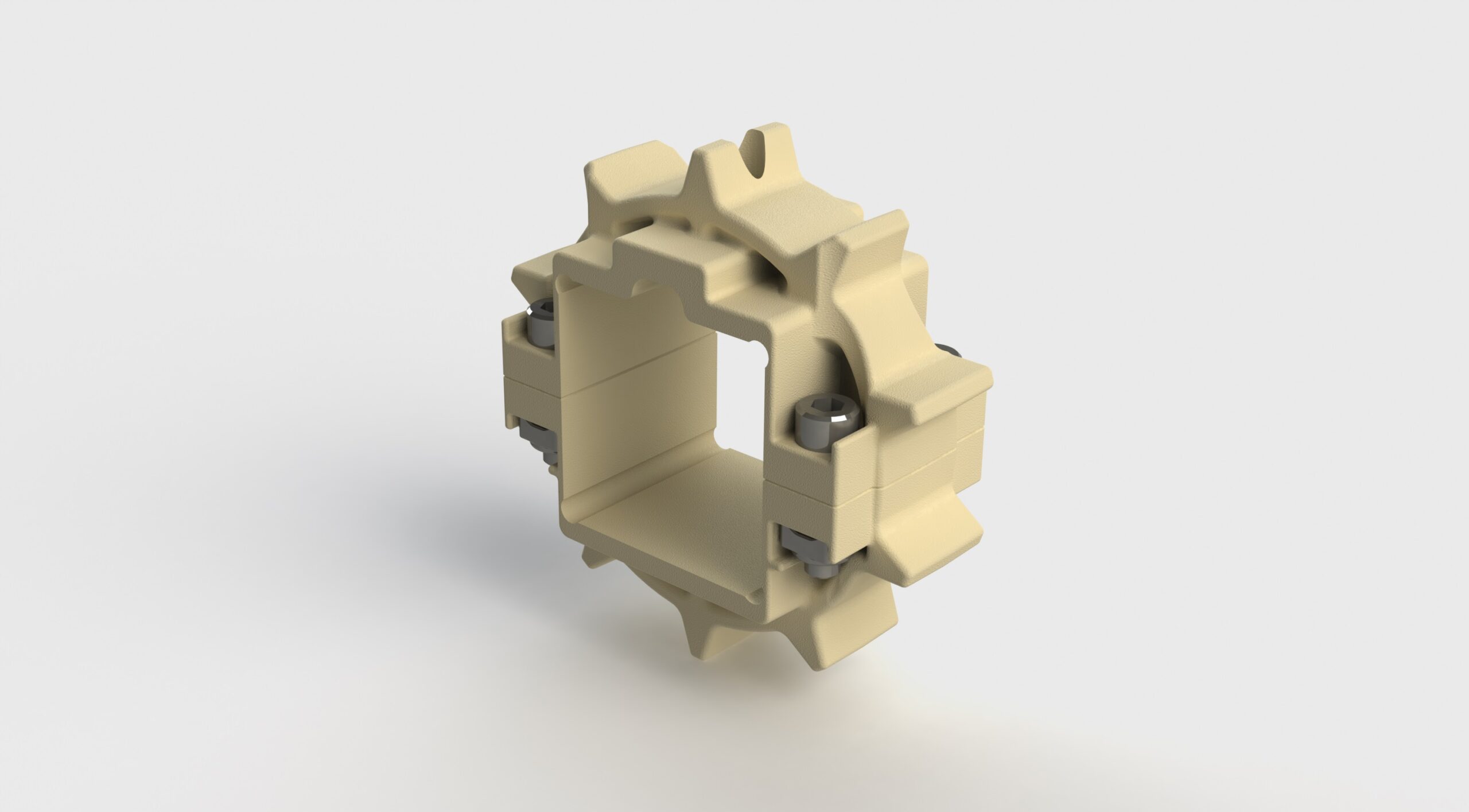

Serie 033 - Piñón Z10

NÚMERO DIENTES:	10
TIPO:	Bipartido
DIRECCIÓN DE GIRO:	Bi-direccional
DIÁMETRO PRIMITIVO:	82.2 mm (3.20")

APLICACIONES

Transportadores compactos

DIMENSIONES Y GEOMETRÍA

CARACTERÍSTICAS	MM	IN
Diámetro primitivo	82.2	3.20
Diámetro exterior	79.5	3.13
Espesor del piñón	18.0	0.71
Altura h	33.0	1.30

Dirección de giro	Bi-direccional
Número de dientes	10

Para bandas con giro en los dos sentidos se requiere juego de piñones adicionales localizados en sentido de giro contrario

MEDIDAS DE EJES DISPONIBLES

TIPO DE EJE Y MEDIDA(1)	MM	IN	CUÑERO: ANCHO X ALTO(1)
Redondo	∅25.4	∅1.00	1/4 in

(1) Cuñeros por estándar Imperial B.S.46: PART 1: 1958 / Métrico B.S.4235: PART 1: 1972
Déjanos saber en caso de requerir una medida diferente

MATERIALES

MATERIAL PIÑÓN	PIÑÓN Aprobación Contacto Alimentos \| COLOR
PA	OK	Beige
1358	OK	Beige

CARACTERÍSTICAS	NYLON (PA)	ALTA RESISTENCIA DESGASTE (1358)
Distancia máxima entre piñones sobre el mismo eje (mm)(1)	150	150
Rango de temperatura (uso continuo, °C)	-40 a +90	-40 a +90

(1) Disminuir distancia en aplicaciones de alta carga

Información Adicional

BANDAS

Banda 033C

Banda 033FT

Banda 033LBP

ACCESORIOS

Empujador Anti-adherencia


