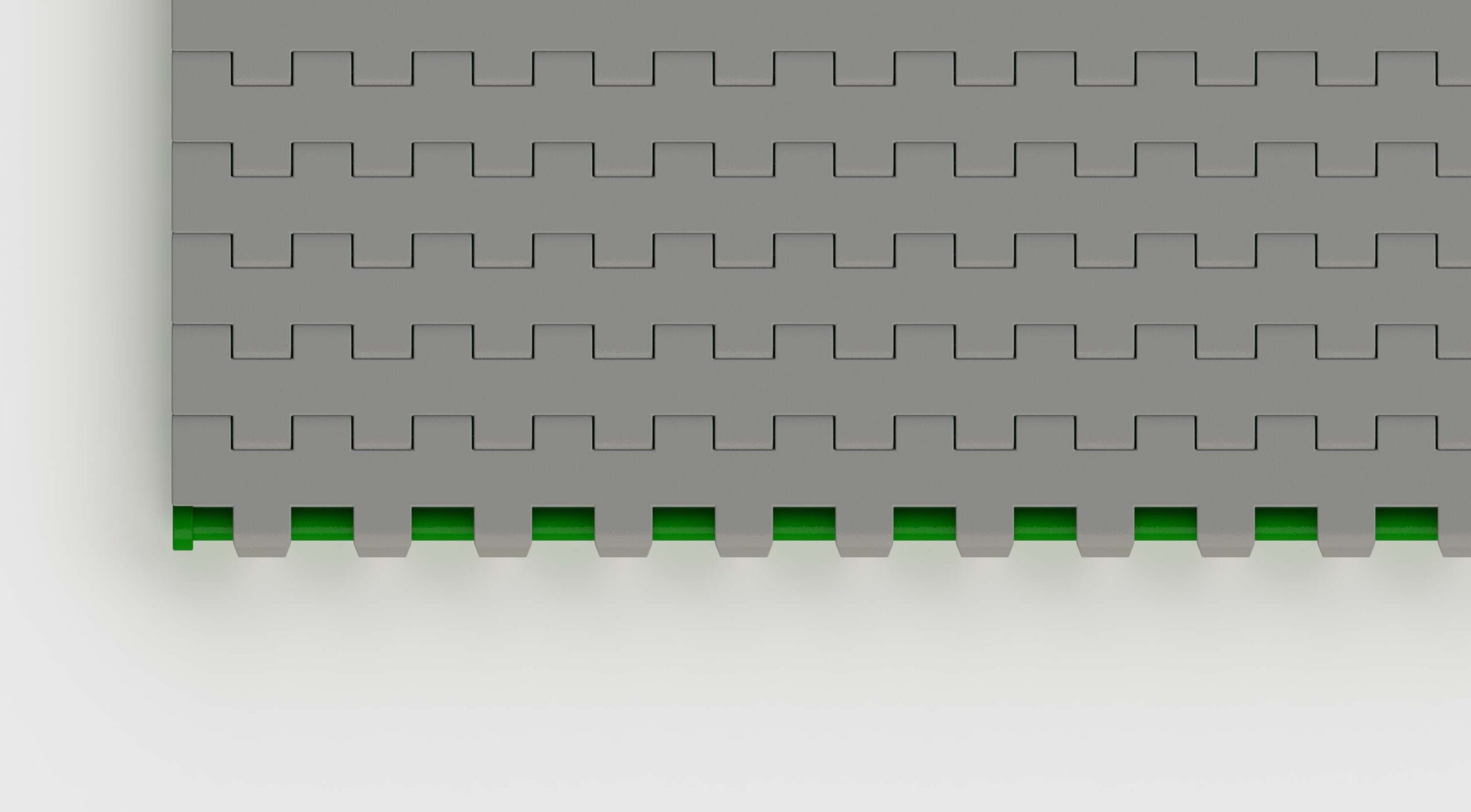

Banda 012 – Pladesan

Serie 012 - Banda 012

PASO:	0.50" (12.7 mm)
TIPO:	Superficie cerrada
DESPLAZAMIENTO:	Recto
RESISTENCIA:	1700 kg/m (Media)

APLICACIONES

Transferencia estrechas sobre barras frontales
Bisagra abierta de fácil limpieza

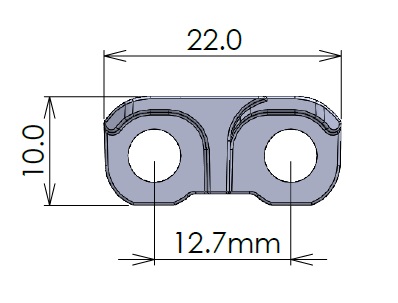

DIMENSIONES Y GEOMETRÍA

ESLABONES

CARACTERÍSTICAS	MM	IN
Paso / Pitch	12.7	0.50
Ancho del eslabón	200.0	7.87
Ancho máximo de banda	2000.0	78.74
Incrementos estándar en ancho	50.0	1.97
Incrementos posibles en ancho	16.6	0.65
Dimensiones aprox para cada área abierta	n/a	n/a

% área abierta (extendida totalmente)	0%
Método de tracción	Enganche en bisagra

PINES

DESPLAZAMIENTO Y RADIOS DE GIRO

CARACTERÍSTICAS	MM	IN
Radio mínimo de flexión inversa	75.0	2.95
Radio mínimo de flexión inversa (con guardas laterales)	n/a	n/a

Tipo de desplazamiento	Recto Solamente
Dirección de desplazamiento	Bi-direccional
Radio mínimo de giro (medido desde el borde interno)	No aplica

MATERIALES

MATERIAL BANDA \| PIN		BANDA Aprobación Contacto Alimentos \| COLOR		PIN COLOR
POM	PA	OK	Gris Blanco Azul	Azul oscuro
PP	PA	OK	Blanco	Azul oscuro

CARACTERÍSTICAS	POM \| PA	PP \| PA
Resistencia – banda recta (Kg/m, 23 °C)	1800	1630
Resistencia – banda en curva (Kg, 23 °C)	n/a	n/a
Rango de temperatura (uso continuo, °C)	-40 a +90	+10 a +100
Peso de banda (Kg/m2)	8.71	5.78

Otros materiales disponibles para aplicaciones extremas o condiciones especiales

Información Adicional

Banda de paso pequeñas para cargas medias y velocidad constante

PIÑONES

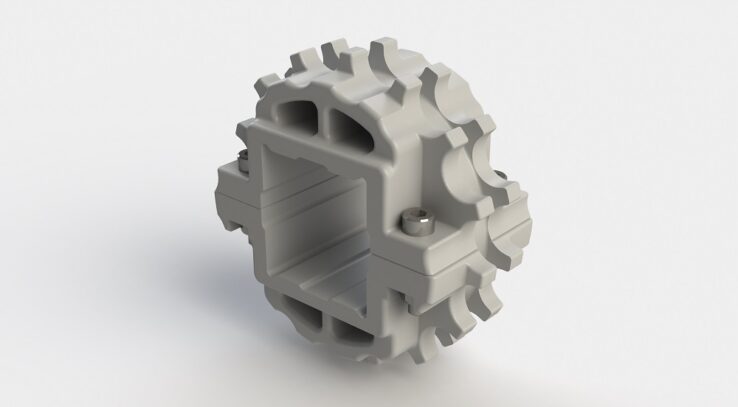

Piñón Z15 BP

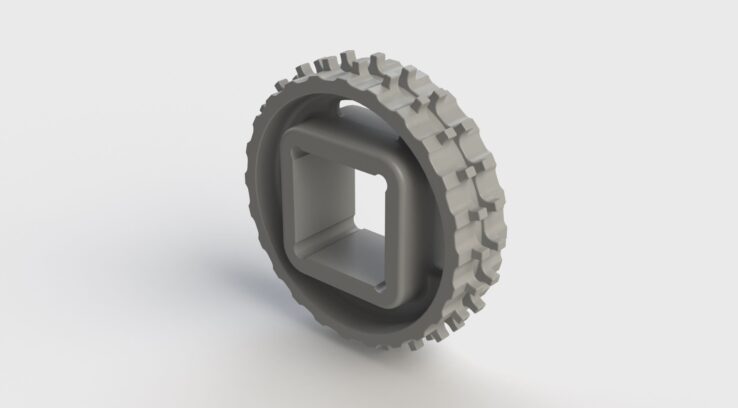

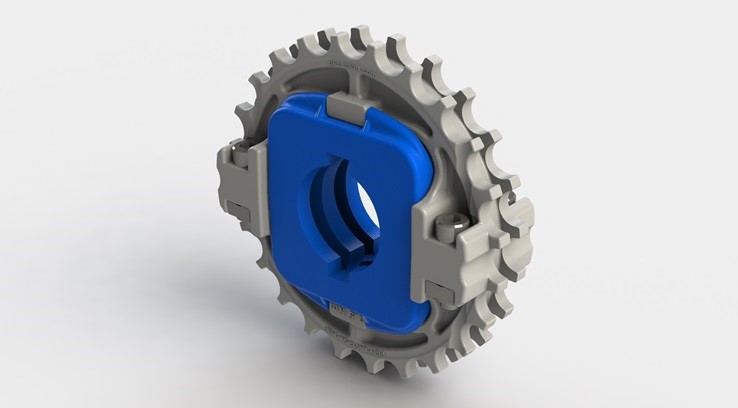

Piñón Z24

ACCESORIOS


