Banda 033LBP – Pladesan

Serie 033 - Banda 033LBP

PASO:	1.00" (25.4 mm)

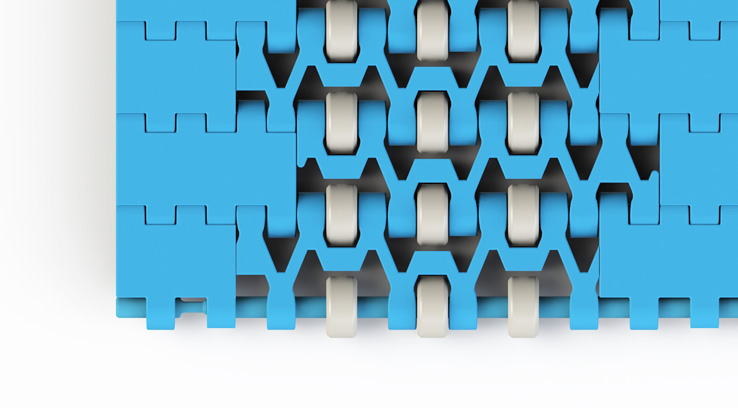

TIPO:	Superficie con rodillos que sobresalen
DESPLAZAMIENTO:	Recto
RESISTENCIA:	2100 kg/m (Media)

APLICACIONES

Bandas de baja presión de acumulación
Reemplazo de sistemas de rodillos vivos

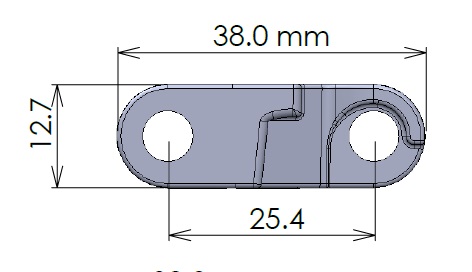

DIMENSIONES Y GEOMETRÍA

ESLABONES

CARACTERÍSTICAS	MM	IN
Paso / Pitch	25.4	1.00
Ancho del eslabón	150.0	5.91
Ancho máximo de banda	3050.0	120.08
Incrementos estándar en ancho	50.0	1.97
Incrementos posibles en ancho	16.8	0.66

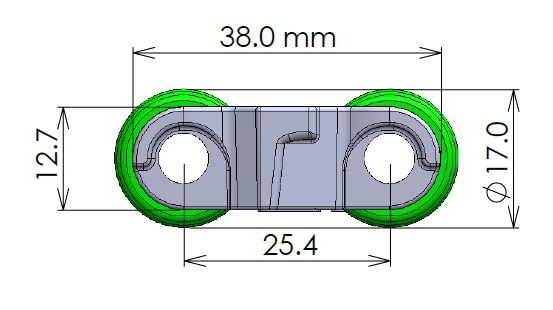

Diámetro rodillos	16.5	0.65
Ancho rodillos	8.7	0.34

Densidad de rodillos por ft2	100
Método de tracción	Enganche en el centro

PINES

DESPLAZAMIENTO Y RADIOS DE GIRO

CARACTERÍSTICAS	MM	IN
Radio mínimo de flexión inversa	47.0	1.86
Radio mínimo de flexión inversa (con guardas laterales)	n/a	n/a

Tipo de desplazamiento	Recto Solamente
Dirección de desplazamiento	Bi-direccional
Radio mínimo de giro (medido desde el borde interno)	No aplica

MATERIALES

MATERIAL BANDA \| PIN		COLOR BANDA [Aprobación Contacto Alimentos]		COLOR PIN
POM	PA	OK	Gris	Azul oscuro
POM LF	PA	OK	Gris Azul	Azul oscuro

CARACTERÍSTICAS	POM \| PA	POM LF \| PA
Resistencia – banda recta (Kg/m, 23 °C)	2100	1900
Resistencia – banda en curva (Kg, 23 °C)	n/a	n/a
Rango de temperatura (uso continuo, °C)	-40 a +90	-40 a +90
Peso de banda (Kg/m2)	9.70	9.70

Otros materiales disponibles para aplicaciones extremas o condiciones especiales

Información Adicional

Los rodillos sobresalen de la superficie inferior y superior
Los piñones deben localizarse alineados con las filas que no tienen rodillos
En aplicaciones de baja presión de acumulación (Low Back Pressure), localice las platinas de desgaste en las filas que no tienen rodillos
En aplicaciones de movimiento relativo banda-producto, localice las platinas de desgaste en las filas que si tienen rodillos

PIÑONES

Piñón Z10

Piñón Z13 BP

Piñón Z16 BP 2

Piñón Z18 BP

Piñón Z21 BP

Piñón Z21 BP 2

ACCESORIOS

Empujador Anti-adherencia


