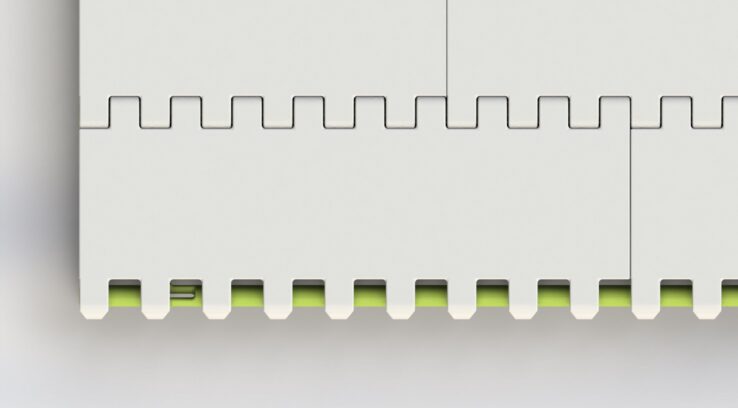

Banda 081C – Pladesan

Serie 081 - Banda 081C

PASO:	2.00" (50.8 mm)
TIPO:	Superficie cerrada
DESPLAZAMIENTO:	Recto
RESISTENCIA:	1330 kg/m (Media)

APLICACIONES

Resistente al impacto
Superficie lisa de fácil limpieza

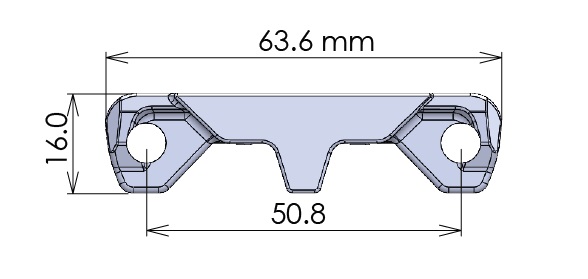

DIMENSIONES Y GEOMETRÍA

ESLABONES

CARACTERÍSTICAS	MM	IN
Paso / Pitch	50.8	2.00
Ancho del eslabón	200.0	7.87
Ancho máximo de banda	3050.0	120.08
Incrementos estándar en ancho	50.0	1.97
Incrementos posibles en ancho	16.8	0.66
Dimensiones aprox para cada área abierta	n/a	n/a

% área abierta (extendida totalmente)	0%
Método de tracción	Enganche en el centro

PINES

DESPLAZAMIENTO Y RADIOS DE GIRO

CARACTERÍSTICAS	MM	IN
Radio mínimo de flexión inversa	44.0	1.73
Radio mínimo de flexión inversa (con guardas laterales)	n/a	n/a

Tipo de desplazamiento	Recto Solamente
Dirección de desplazamiento	Bi-direccional
Radio mínimo de giro (medido desde el borde interno)	No aplica

MATERIALES

MATERIAL BANDA \| PIN		COLOR BANDA [Aprobación Contacto Alimentos]		COLOR PIN
POM	PA	OK	Blanco	Azul oscuro
PP	PA	OK	Blanco	Azul oscuro

CARACTERÍSTICAS	POM \| PA	PP \| PA
Resistencia – banda recta (Kg/m, 23 °C)	2400	1330
Resistencia – banda en curva (Kg, 23 °C)	n/a	n/a
Rango de temperatura (uso continuo, °C)	-40 a +90	+10 a +100
Peso de banda (Kg/m2)	11.80	8.40

Otros materiales disponibles para aplicaciones extremas o condiciones especiales

Información Adicional

Bisagra de fácil limpieza durante el engrane con piñón

PIÑONES

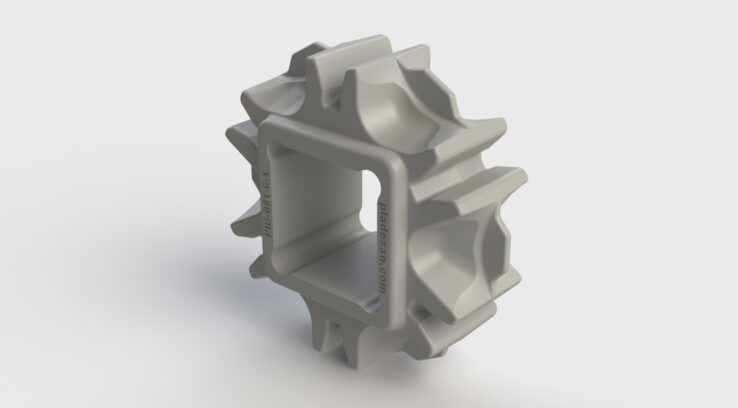

Piñón Z6

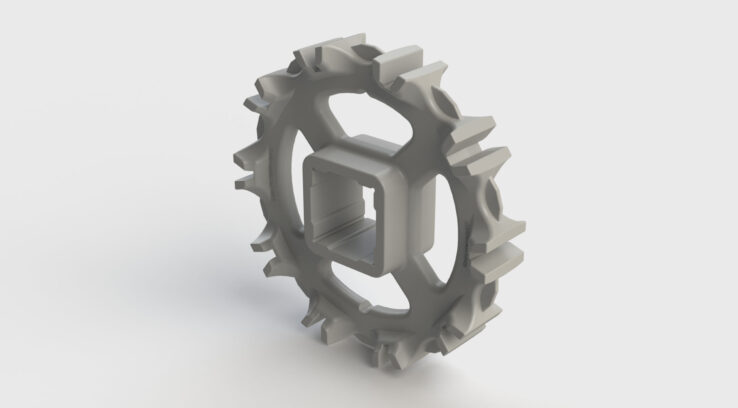

Piñón Z10

ACCESORIOS


