Piñón Z13 BP – Pladesan

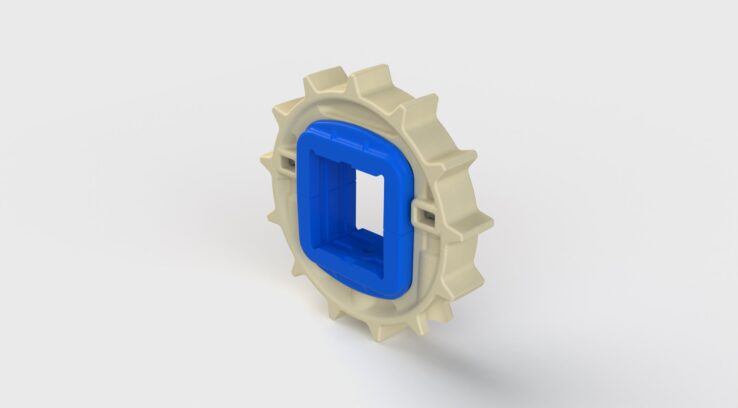

Serie 033 - Piñón Z13

NÚMERO DIENTES:	13
TIPO:	Bi-partido
DIRECCIÓN DE GIRO:	Bi-direccional
DIÁMETRO PRIMITIVO:	106.1 mm (4.17")

APLICACIONES

Transportadores de tamaño pequeño

DIMENSIONES Y GEOMETRÍA

CARACTERÍSTICAS	MM	IN
Diámetro primitivo	106.1	4.17
Diámetro exterior	105.5	4.15
Espesor del piñón	38.0	1.50
Altura h	45.0	1.77

Dirección de giro	Bi-direccional
Número de dientes	13

MEDIDAS DE EJES DISPONIBLES

TIPO DE EJE Y MEDIDA(1)	MM	IN	CUÑERO: ANCHO X ALTO(1)
Redondo	∅25.4	∅1.00	1/4 x 1/4 in
Cuadrado (square)	38.1	1.50	No aplica

(1) Cuñeros por estándar Imperial B.S.46: PART 1: 1958 / Métrico B.S.4235: PART 1: 1972
Déjanos saber en caso de requerir una medida diferente

MATERIALES

MATERIAL ANILLO \| CENTRO		ANILLO Aprobación Contacto Alimentos \| COLOR		CENTRO COLOR
PA	PA-RE	OK	Beige	Azul oscuro

MATERIAL PIÑÓN	NYLON (PA)
Distancia máxima entre piñones sobre el mismo eje (mm)(1)	150
Rango de temperatura (uso continuo, °C)	-40 a +90

(1) Disminuir distancia en aplicaciones de alta carga

Información Adicional

BANDAS

Banda 033C

Banda 033FT

Banda 033LBP

ACCESORIOS

Empujador Anti-adherencia


