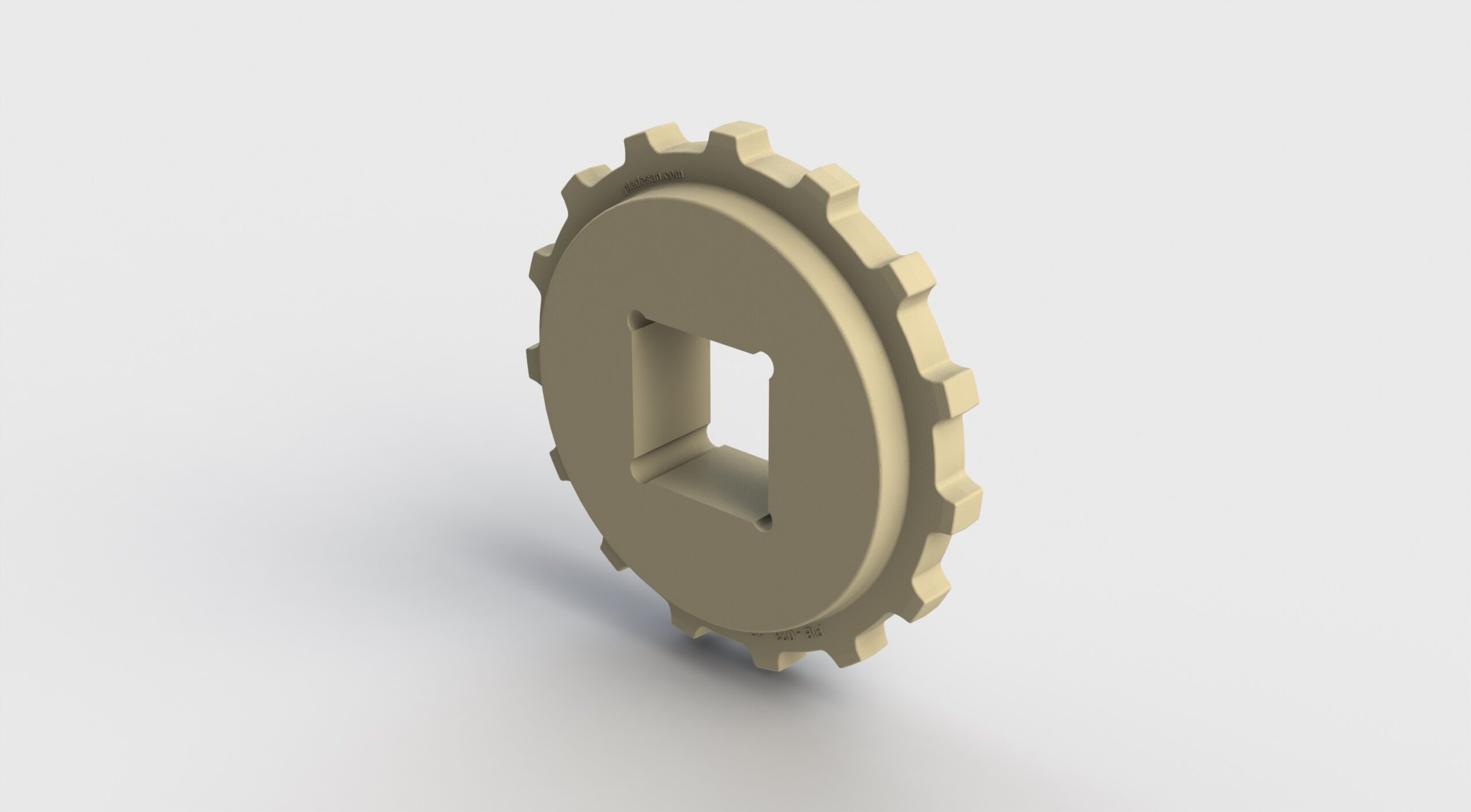

Piñón Z15 – Pladesan

Serie 023 - Piñón Z15

NÚMERO DIENTES:	15
TIPO:	Entero
DIRECCIÓN DE GIRO:	Bi-direccional
DIÁMETRO PRIMITIVO:	122.2 mm (4.81")

APLICACIONES

Transportadores de alta carga

DIMENSIONES Y GEOMETRÍA

CARACTERÍSTICAS	MM	IN
Diámetro primitivo	122.2	4.81
Diámetro exterior	121.5	4.78
Espesor del piñón	25.0	0.98
Altura h	55.3	2.18

Dirección de giro	Bi-direccional
Número de dientes	15

MEDIDAS DE EJES DISPONIBLES

TIPO DE EJE Y MEDIDA(1)	MM	IN	CUÑERO: ANCHO X ALTO(1)
Cuadrado (square)	38.1	1.50	No aplica

(1) Cuñeros por estándar Imperial B.S.46: PART 1: 1958 / Métrico B.S.4235: PART 1: 1972
Déjanos saber en caso de requerir una medida diferente

MATERIALES

MATERIAL PIÑÓN	PIÑÓN Aprobación Contacto Alimentos \| COLOR
PA	OK	Beige
1358	OK	Beige

CARACTERÍSTICAS	NYLON (PA)	ALTA RESISTENCIA DESGASTE (1358)
Distancia máxima entre piñones sobre el mismo eje (mm)(1)	150	150
Rango de temperatura (uso continuo, °C)	-40 a +90	-40 a +90

(1) Disminuir distancia en aplicaciones de alta carga

Información Adicional

BANDAS

Banda 023C

Banda 023C TAB

Banda 023FT

ACCESORIOS

Empujador Recto


