Banda 030C – Pladesan

Serie 030 - Banda 030C

PASO:	1.00" (25.4 mm)

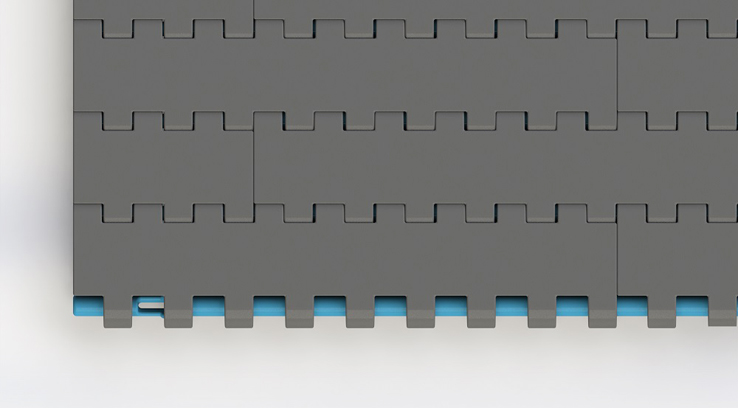

TIPO:	Superficie cerrada
DESPLAZAMIENTO:	Recto
RESISTENCIA:	3300 kg/m (Alta)

APLICACIONES

Transporte de botellas de vidrio
Transporte de productos empacados, cajas, canastas, pallets

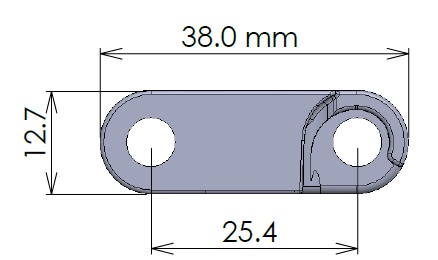

DIMENSIONES Y GEOMETRÍA

ESLABONES

CARACTERÍSTICAS	MM	IN
Paso / Pitch	25.4	1.00
Ancho del eslabón	150.0	5.91
Ancho máximo de banda	3500.0	137.80
Incrementos estándar en ancho	50.0	1.97
Incrementos posibles en ancho	16.8	0.66
Dimensiones aprox para cada área abierta	n/a	n/a

% área abierta (extendida totalmente)	0%
Método de tracción	Enganche en el centro

PINES

DESPLAZAMIENTO Y RADIOS DE GIRO

CARACTERÍSTICAS	MM	IN
Radio mínimo de flexión inversa	34.0	1.34
Radio mínimo de flexión inversa (con guardas laterales)	n/a	n/a

Tipo de desplazamiento	Recto Solamente
Dirección de desplazamiento	Bi-direccional
Radio mínimo de giro (medido desde el borde interno)	No aplica

MATERIALES

MATERIAL BANDA \| PIN		COLOR BANDA [Aprobación Contacto Alimentos]		COLOR PIN
POM	PA	OK	Blanco	Azul oscuro
POM LF	PA	OK	Blanco Azul Gris	Azul oscuro
PP	PA	OK	Blanco	Azul oscuro

CARACTERÍSTICAS	POM \| PA	POM LF \| PA	PP \| PA
Resistencia – banda recta (Kg/m, 23 °C)	3300	3000	1700
Resistencia – banda en curva (Kg, 23 °C)	n/a	n/a	n/a
Rango de temperatura (uso continuo, °C)	-40 a +90	-40 a +90	+10 a +100
Peso de banda (Kg/m2)	13.20	13.20	8.50

Otros materiales disponibles para aplicaciones extremas o condiciones especiales

Información Adicional

Banda muy robusta y versátil para trabajo pesado

PIÑONES

Piñón Z10

Piñón Z13 BP D

Piñón Z16 BP D

Piñón Z18 BP

Piñón Z21 BP

Piñón Z21 BP D

ACCESORIOS

Empujador Recto

Empujador Anti-Adherencia

Superficies Alta Fricción


