Banda 033C – Pladesan

Serie 033 - Banda 033C

PASO:	1.00" (25.4 mm)
TIPO:	Superficie cerrada
DESPLAZAMIENTO:	Recto
RESISTENCIA:	3100 kg/m (Alta)

APLICACIONES

Transporte de botellas de vidrio
Transporte de productos empacados, cajas, canastas, pallets

DIMENSIONES Y GEOMETRÍA

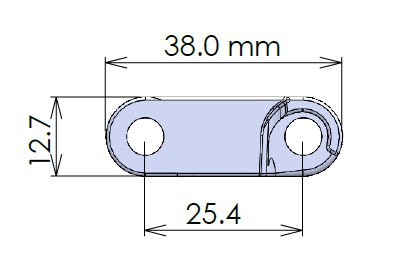

ESLABONES

CARACTERÍSTICAS	MM	IN
Paso / Pitch	25.4	1.00
Ancho del eslabón	200.0	7.87
Ancho máximo de banda	3500.0	137.80
Incrementos estándar en ancho	50.0	1.97
Incrementos posibles en ancho	16.8	0.66
Dimensiones aprox para cada área abierta	n/a	n/a

% área abierta (extendida totalmente)	0%
Método de tracción	Enganche en el centro

PINES

DESPLAZAMIENTO Y RADIOS DE GIRO

CARACTERÍSTICAS	MM	IN
Radio mínimo de flexión inversa	34.0	1.34
Radio mínimo de flexión inversa (con guardas laterales)	n/a	n/a

Tipo de desplazamiento	Recto Solamente
Dirección de desplazamiento	Bi-direccional
Radio mínimo de giro (medido desde el borde interno)	No aplica

MATERIALES

MATERIAL BANDA \| PIN		COLOR BANDA [Aprobación Contacto Alimentos]		COLOR PIN
POM	PA	OK	Blanco	Azul oscuro
POM LF	PA	OK	Blanco Azul Gris	Azul oscuro
PP	PA	OK	Blanco	Azul oscuro

CARACTERÍSTICAS	POM \| PA	POM LF \| PA	PP \| PA
Resistencia – banda recta (Kg/m, 23 °C)	3100	2790	1600
Resistencia – banda en curva (Kg, 23 °C)	n/a	n/a	n/a
Rango de temperatura (uso continuo, °C)	-40 a +90	-40 a +90	-10 a +100
Peso de banda (Kg/m2)	12.90	12.90	8.30

Otros materiales disponibles para aplicaciones extremas o condiciones especiales

Información Adicional

Banda muy robusta y versátil para trabajo pesado

PIÑONES

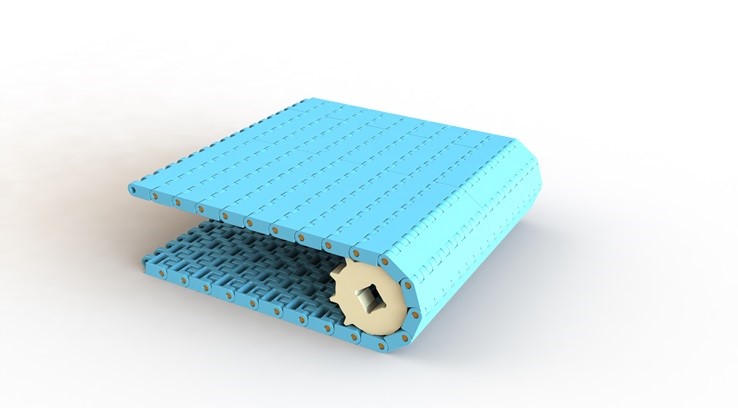

Piñón Z10

Piñón Z13 BP

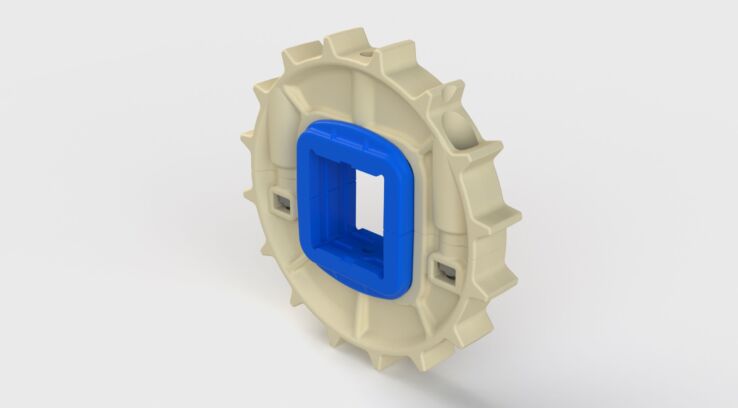

Piñón Z16 BP 2

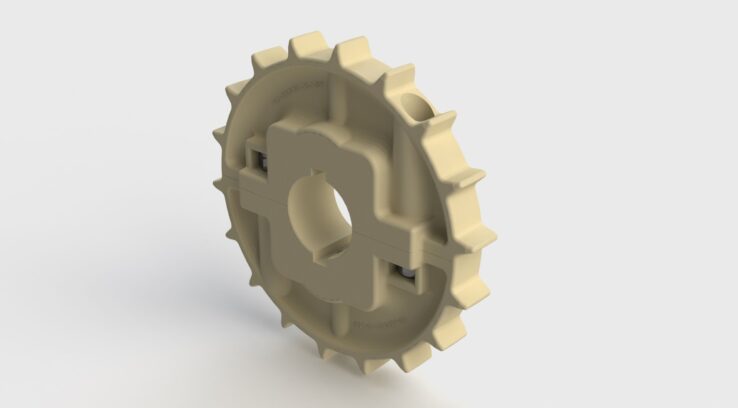

Piñón Z18 BP

Piñón Z21 BP

Piñón Z21 BP 2

ACCESORIOS

Empujador Anti-adherencia


