Serie 023 - Banda 023C TAB

PASO:	1.00" (25.4 mm)
TIPO:	Superficie cerrada
DESPLAZAMIENTO:	Recto
RESISTENCIA:	3100 kg/m (Alta)

APLICACIONES

Transporte de cartón y otros materiales laminados

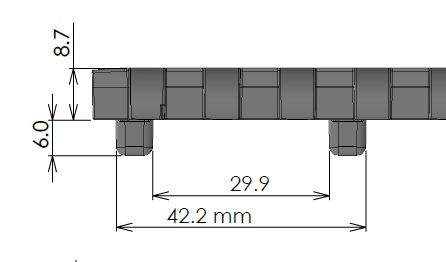

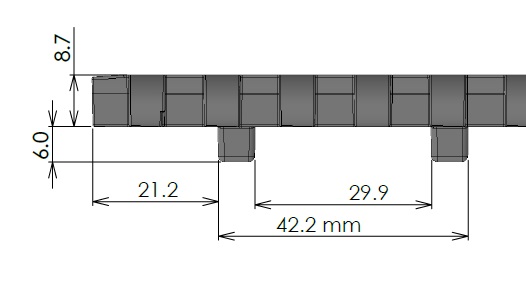

Guía TAB mantiene la
alineación del eslabón en transferencias laterales de producto

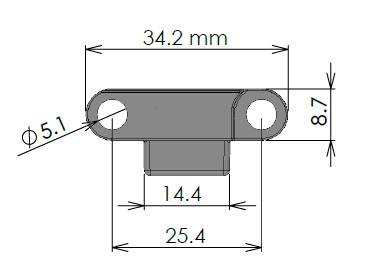

DIMENSIONES Y GEOMETRÍA

ESLABONES

CARACTERÍSTICAS	MM	IN
Paso / Pitch	25.4	1.00
Ancho del eslabón	228.6	9.00
Ancho máximo de banda	3048.0	120.00
Incrementos estándar en ancho	76.2	3.00
Incrementos posibles en ancho	12.7	0.50
Dimensiones aprox para cada área abierta	n/a	n/a

% área abierta (extendida totalmente)	0%
Método de tracción	Enganche en el centro

PINES

DESPLAZAMIENTO Y RADIOS DE GIRO

CARACTERÍSTICAS	MM	IN
Radio mínimo de flexión inversa	40.0	1.60
Radio mínimo de flexión inversa (con guardas laterales)	n/a	n/a

Tipo de desplazamiento	Recto Solamente
Dirección de desplazamiento	Bi-direccional
Radio mínimo de giro (medido desde el borde interno)	No aplica

MATERIALES

MATERIAL BANDA \| PIN		COLOR BANDA [Aprobación Contacto Alimentos]		COLOR PIN
POM	PA	OK	Blanco	Azul oscuro
POM SLF	PA	OK	Blanco Azul Gris	Azul oscuro
PP	PA	OK	Blanco	Azul oscuro

CARACTERÍSTICAS	POM \| PA	POM SLF \| PA	PP \| PA
Resistencia – banda recta (Kg/m, 23 °C)	3100	2790	1600
Resistencia – banda en curva (Kg, 23 °C)	n/a	n/a	n/a
Rango de temperatura (uso continuo, °C)	-40 a +90	-40 a +90	-10 a +100
Peso de banda (Kg/m2)	8.38	8.38	5.42

Otros materiales disponibles para aplicaciones extremas o condiciones especiales

Información Adicional

Banda de alta confiabilidad y resistencia
Bordes biselados para facilitar transferencias laterales

PIÑONES

Piñón Z12

Piñón Z15

Piñón Z18

ACCESORIOS

Empujador Recto


