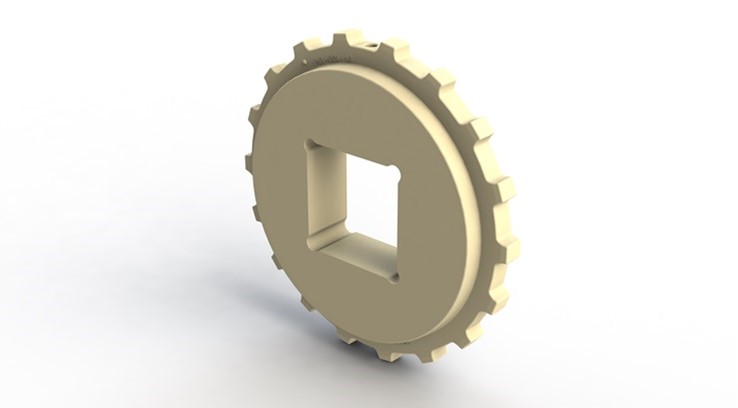

Piñón Z18 – Pladesan

Serie 023 - Piñón Z18

NÚMERO DIENTES:	18
TIPO:	Entero
DIRECCIÓN DE GIRO:	Bi-direccional
DIÁMETRO PRIMITIVO:	146.3 mm (5.76")

APLICACIONES

Transportadores de alta carga

DIMENSIONES Y GEOMETRÍA

CARACTERÍSTICAS	MM	IN
Diámetro primitivo	146.3	5.76
Diámetro exterior	146.1	5.75
Espesor del piñón	25.0	0.98

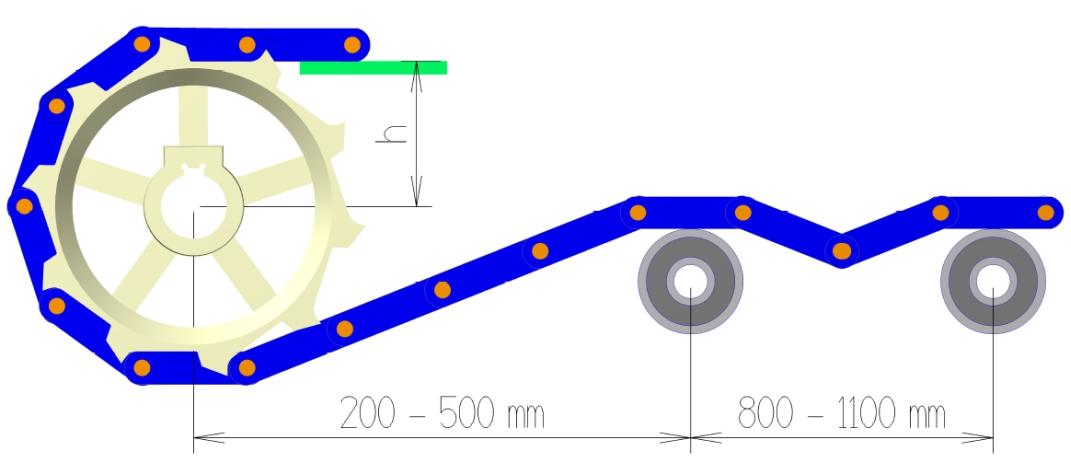

Altura h	67.6	2.66

Dirección de giro	Bi-direccional
Número de dientes	18

MEDIDAS DE EJES DISPONIBLES

TIPO DE EJE Y MEDIDA(1)	MM	IN	CUÑERO: ANCHO X ALTO(1)
Cuadrado (square)	38.1	1.50	No aplica
Cuadrado (square)	40.0	1.57	No aplica
Cuadrado (square)	50.0	1.96	No aplica
Cuadrado (square)	60.0	2.36	No aplica

(1) Cuñeros por estándar Imperial B.S.46: PART 1: 1958 / Métrico B.S.4235: PART 1: 1972
Déjanos saber en caso de requerir una medida diferente

MATERIALES

MATERIAL PIÑÓN	PIÑÓN Aprobación Contacto Alimentos \| COLOR
PA	OK	Beige
1358	OK	Beige

CARACTERÍSTICAS	NYLON (PA)	ALTA RESISTENCIA DESGASTE (1358)
Distancia máxima entre piñones sobre el mismo eje (mm)(1)	150	150
Rango de temperatura (uso continuo, °C)	-40 a +90	-40 a +90

(1) Disminuir distancia en aplicaciones de alta carga

Información Adicional

BANDAS

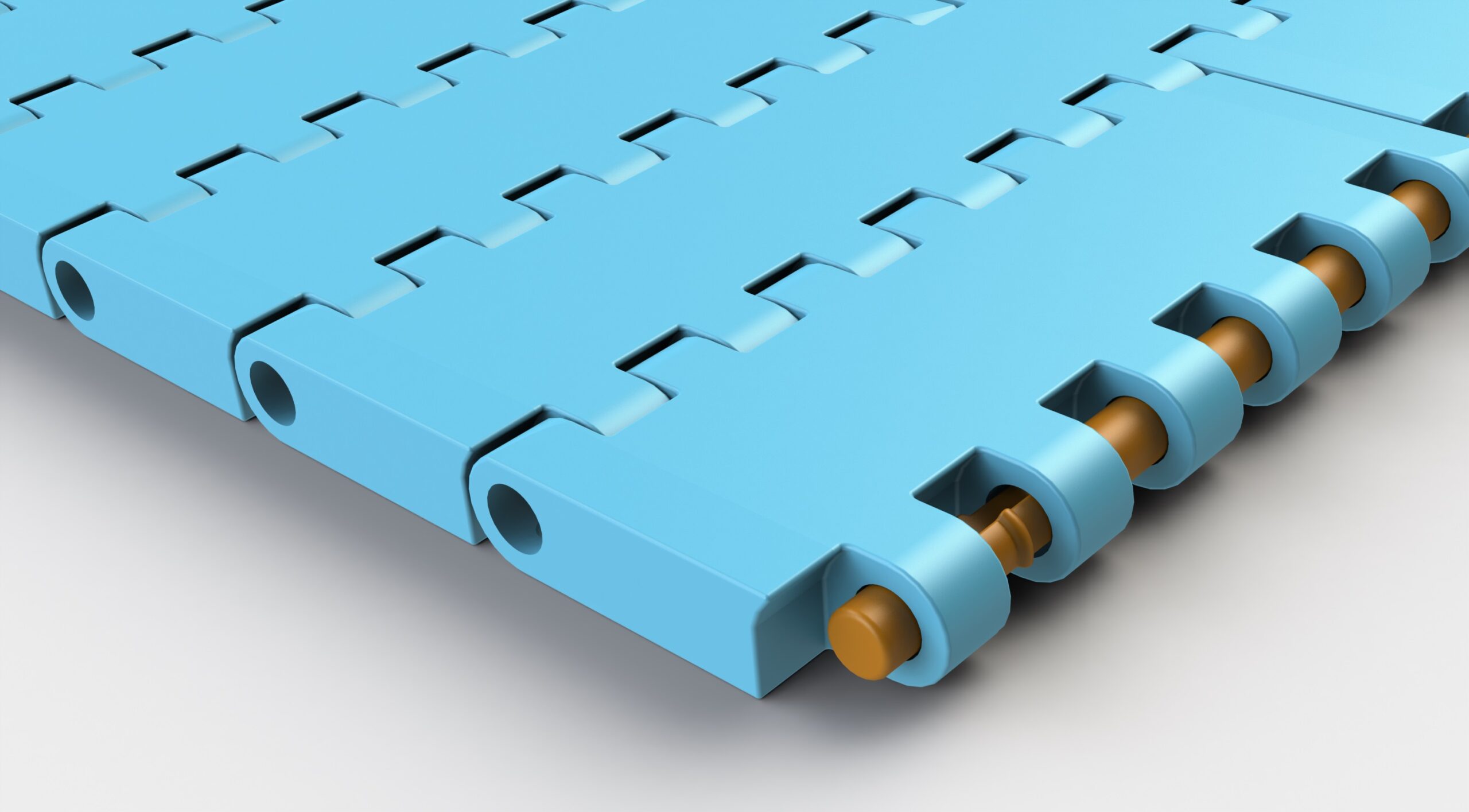

Banda 023C

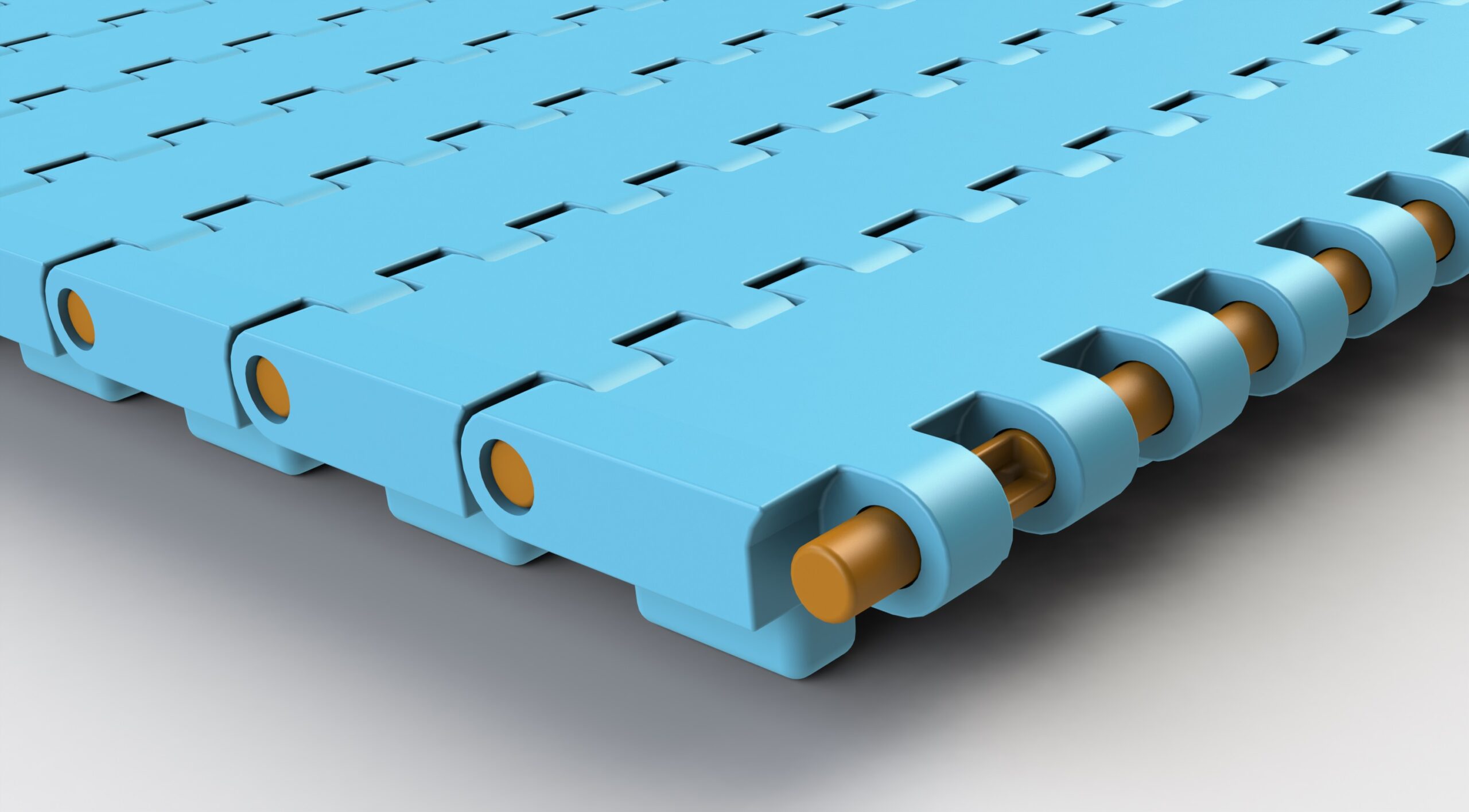

Banda 023C TAB

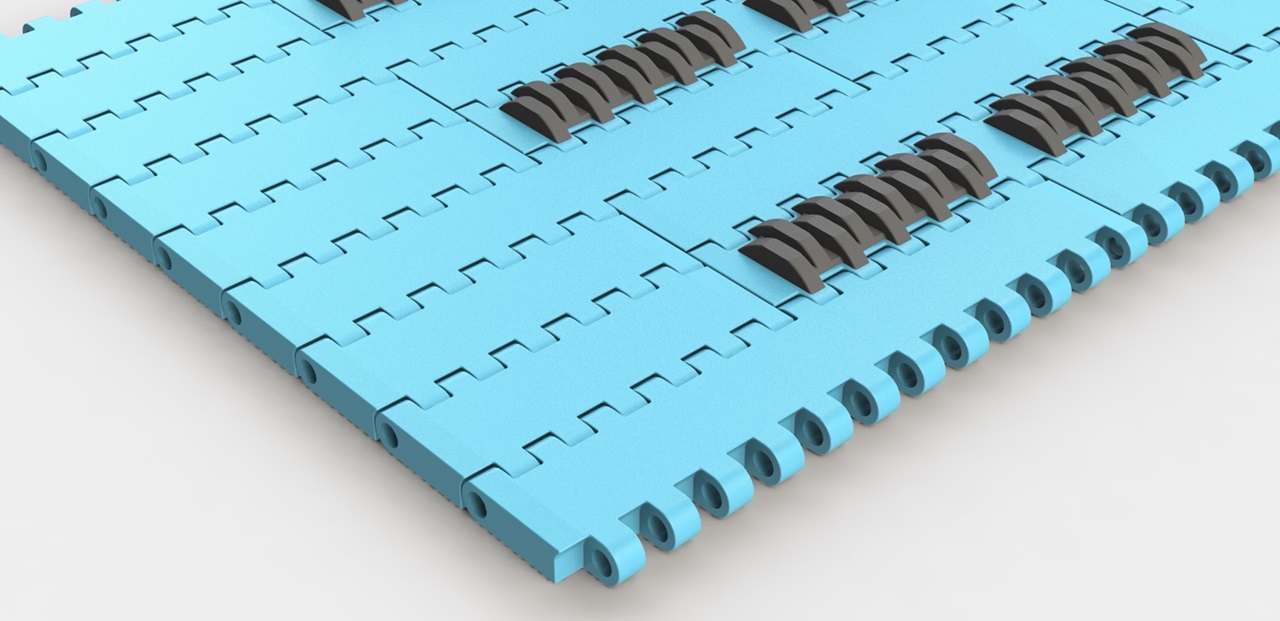

Banda 023FT

ACCESORIOS

Empujador Recto


